UNI-T LM320E Digitaler Winkelmesser mit 2-Linien-Laser & Magnet
22,50 €
Sofort verfügbar, Lieferzeit: 1-3 Tage
| Produktnummer: | 202674 |
|---|---|
| Herstellernummer: | LM320E |
| EAN | 6935750532447 |
Sind Sie Händler, benötigen eine große Menge oder haben ein Preis-Target?
Beantragen Sie einen Händler / Großkundenaccount, um Zugriff auf unsere Großhandelskonditionen zu erhalten. Sie können auch jederzeit unser Verkaufsteam via info@schwick.de oder +49 2191 598 280 kontaktieren
Produktinformationen "UNI-T LM320E Digitaler Winkelmesser mit 2-Linien-Laser & Magnet"

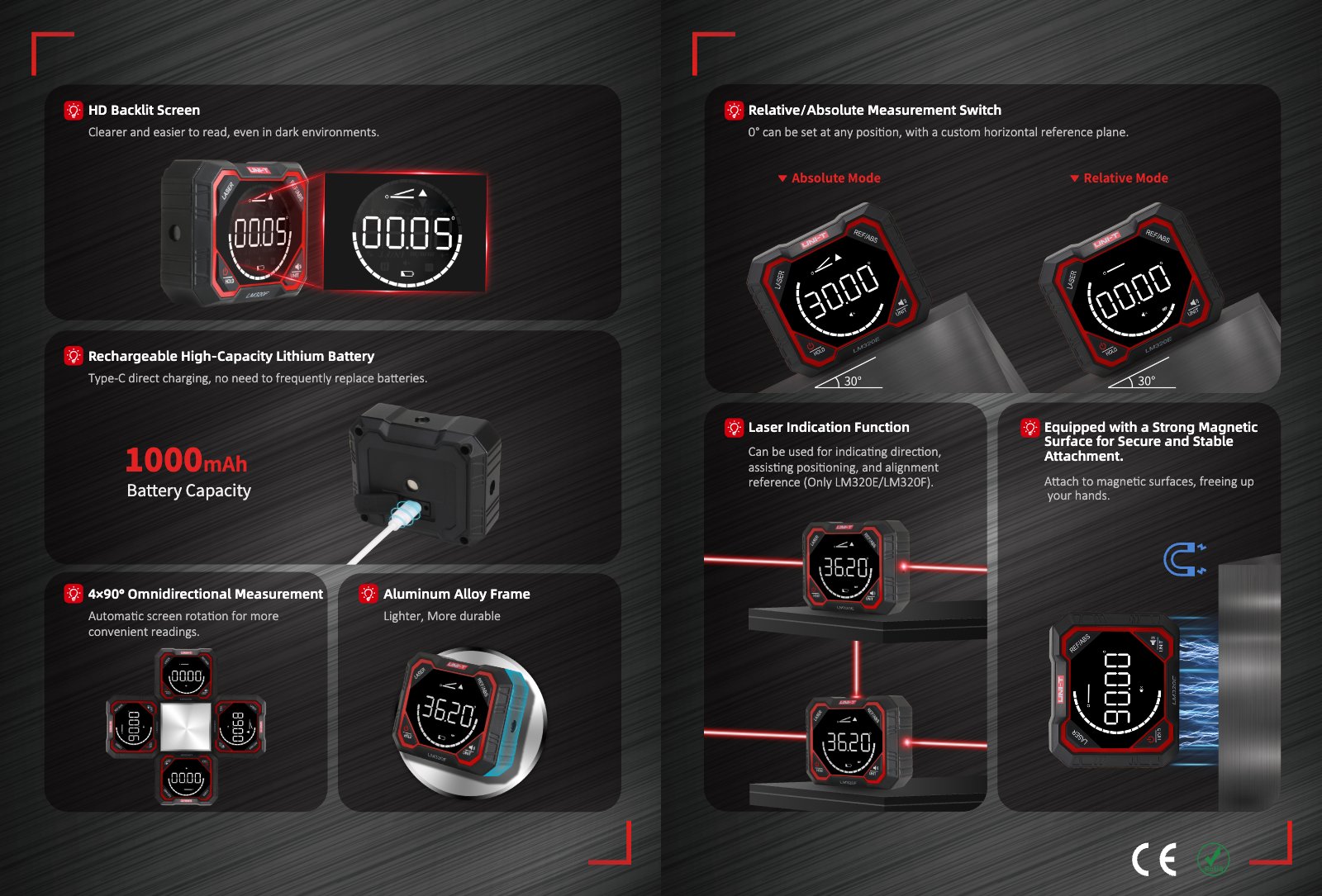

Produkt-Features im Überblick
- Integrierter 2-Linien-Laser: Zweiseitige Laserlinien (Klasse 2, 630–670 nm) für exaktes Fluchten, Ausrichten und Verlängern von Bezugsebenen.
- Präzise 4×90° Rundummessung: Exakte Winkel- und Neigungserfassung mit 0,05° Auflösung und ±0,2° Genauigkeit bei voller Wiederholbarkeit.
- Starker Magnetfuß: Zweiseitig integrierte Magnete (Boden- und Rückseite) für sicheren Halt auf Rohren, Maschinenbetten und Profilen.
- Drehbares HD-Farbdisplay: Brillante LED-Anzeige mit Hintergrundbeleuchtung und automatischer Bildschirmausrichtung bei Überkopfmessungen.
- Wiederaufladbarer Li-Ion-Akku: 1000 mAh Kapazität mit modernem USB-C-Ladeanschluss und bis zu 8 Stunden Akkulaufzeit.
- Vielseitige Messeinheiten & Modi: Umschaltbar zwischen Grad (°), Prozent (%), mm/m sowie in/ft; einfache Wahl zwischen Absolut- und Relativmodus (Nullung an beliebiger Neigung).
- Robustes Hybrid-Gehäuse: Widerstandsfähiger Aluminiumlegierungs-Rahmen kombiniert mit griffigem ABS-Kunststoff für anspruchsvolle Montageumgebungen.
Exakte Ausrichtung und modernes Nivellieren: Der UNI-T LM320E
Ob im präzisen Möbelbau, im Trockenbau, bei der Montage von Stahlkonstruktionen oder in der industriellen Maschinenwartung: Verlässliche Winkel sind der Schlüssel zu makellosen Ergebnissen. Der UNI-T LM320E kombiniert die Funktionalität einer hochpräzisen digitalen Bevel Box mit den Vorzügen eines zweiseitigen Ausrichtlasers. Statt umständlich mit mechanischen Winkelmessern zu hantieren, bietet Ihnen dieses kompakte Messinstrument eine verlässliche Echtzeitanzeige der exakten Neigung über vier 90°-Quadranten hinweg.
Integrierter Zweiseiten-Laser für noch mehr Produktivität
Ein entscheidender Vorteil des LM320E gegenüber herkömmlichen Neigungsmessern sind die beiden seitlichen Laserlinien (Klasse 2, Wellenlänge 630 bis 670 nm). Mit einer Genauigkeit von ±3 mm auf 5 m projiziert das Gerät Referenzlinien direkt an Wand, Werkstück oder Konstruktionselement. So übertragen Sie Neigungen und Ausrichtungen ansatzlos über Distanzen, ohne dass zusätzliche Hilfsmittel notwendig werden – ideal für die Installation von Geländern, Abhangdecken oder Sanitärrohren mit Gefälle.
Komfortable Bedienung mit automatischer Displaydrehung
Das kontrastreiche HD-Display bleibt selbst bei schwierigen Lichtverhältnissen auf der Baustelle oder in dunklen Maschinenräumen einwandfrei ablesbar. Dank des automatischen Drehmechanismus passt sich der Anzeigeinhalt stets der Geräteposition an – Überkopf- und Vertikalmessungen können bequem und ablesesicher durchgeführt werden. Mittels der praktischen Angle HOLD-Funktion frieren Sie den Messwert auf Tastendruck ein, um ihn auch nach Entfernen des Geräts in schwer zugänglichen Positionen mühelos zu dokumentieren.
Umschaltbare Messmodi: Relativ und Absolut
Mit der Nullpunkt-Taste (REF/ABS) setzen Sie jeden beliebigen Winkel als persönliche Referenzebene. Messen Sie beispielsweise den relativen Neigungswinkel eines Maschinentisches zum Sägeblatt oder überprüfen Sie das Gefälle von Abflussrohren direkt in mm/m oder Prozent. Sie können je nach Projekterfordernis flexibel zwischen den Einheiten Grad (°), %, mm/m sowie in/ft wechseln.
Geprüfte Sicherheit nach europäischen Standards
Zuverlässigkeit und Anwenderschutz stehen an erster Stelle: Der UNI-T LM320E ist ein konformes, sicheres Messwerkzeug, das alle relevanten EU-Normen und Richtlinien (CE-Kennzeichnung) uneingeschränkt erfüllt. Die Laserstrahlung der Klasse 2 (< 1 mW) gewährleistet maximale Sicherheit im professionellen Arbeitsalltag. Dank der automatischen Abschaltung nach 5 Minuten Inaktivität wird der integrierte 1000-mAh-Lithium-Ionen-Akku geschont, sodass Ihnen die Einsatzbereitschaft für bis zu 8 Arbeitsstunden garantiert bleibt.

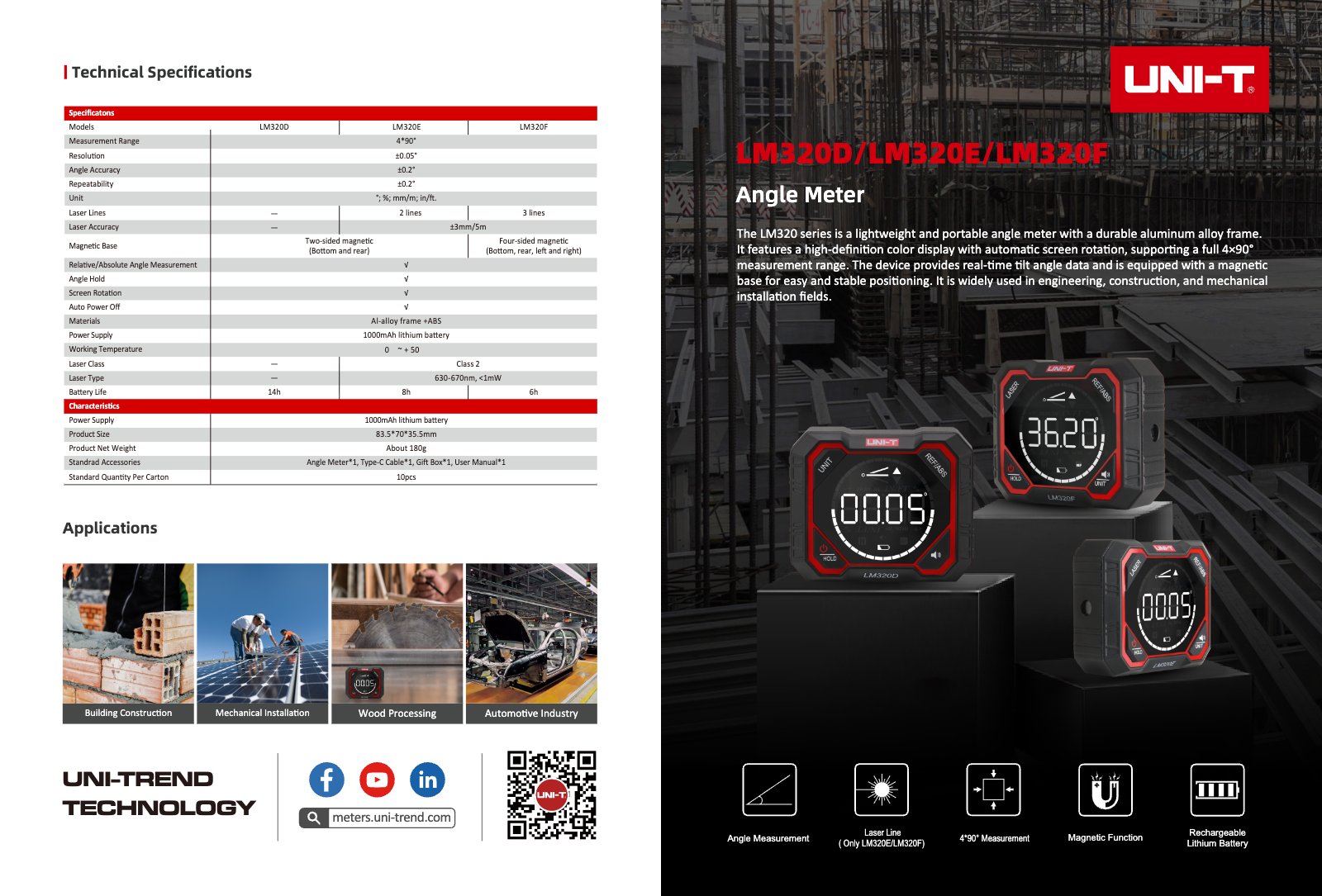

Technische Daten
| Hersteller | UNI-T |
|---|---|
| Modell | LM320E |
| Messbereich | 4 × 90° (0 ~ 360°) |
| Auflösung | 0,05° |
| Winkelgenauigkeit | ±0,2° |
| Wiederholgenauigkeit | ±0,2° |
| Messeinheiten | °, %, mm/m, in/ft |
| Laser-Linien | 2 Linien (zweiseitig) |
| Laserklasse | Klasse 2 (630–670 nm, < 1 mW) |
| Lasergenauigkeit | ±3 mm auf 5 m |
| Magnetische Befestigung | Zweiseitig (Boden und Rückseite) |
| Modi | Relativ- und Absolutmessung |
| Funktionen | Data Hold, automatische Displaydrehung, Auto-Power-Off (5 Min.) |
| Display | HD-Display mit Hintergrundbeleuchtung |
| Gehäusematerial | Rahmen aus Aluminiumlegierung + ABS-Kunststoff |
| Stromversorgung | Integrierter 1000-mAh-Lithium-Akku |
| Ladeanschluss | USB Type-C |
| Akkulaufzeit | ca. 8 Stunden |
| Betriebstemperatur | 0 °C bis +50 °C |
| Abmessungen | 83,5 × 70 × 35,5 mm |
| Gewicht | ca. 180 g |
| Konformität | CE / EU-Normen |
Häufig gestellte Fragen (FAQ)
Wie funktioniert die Umschaltung zwischen relativer und absoluter Messung?
Im Absolutmodus misst das Gerät stets den realen Neigungswinkel bezogen auf die absolute Horizontale. Durch kurzes Drücken der REF/ABS-Taste definieren Sie die aktuelle Auflagefläche als Nullpunkt (0,00°). Folgeprüfungen werden dann als relative Abweichung zu dieser Referenz dargestellt.
Wo befinden sich die integrierten Magnete?
Der UNI-T LM320E verfügt über kraftvolle Neodym-Magnete an der Unterseite sowie an der Rückseite des Gehäuses. Dies erlaubt die sichere Befestigung an senkrechten und waagerechten ferromagnetischen Oberflächen wie Stahlträgern, Rohrleitungen oder Sägetischen.
Wofür können die beiden Laserlinien genutzt werden?
Die an den Geräteseiten austretenden Laserlinien dienen als verlängerte Ausrichthilfe. Sie können genutzt werden, um Höhenfluchten zu projizieren, Bauteile zueinander abzugleichen oder Bezugslinien für Montageschienen optisch auf angrenzende Flächen zu übertragen.
Wie wird der Akku geladen und wie lange hält eine Ladung?
Das Messgerät besitzt einen modernen USB-C-Ladeanschluss und wird über das mitgelieferte Type-C-Kabel an Standard-USB-Netzteilen aufgeladen. Mit einer vollen Ladung des 1000-mAh-Akkus erzielt das Gerät eine Betriebszeit von bis zu 8 Stunden.
Dreht sich die Displayanzeige bei Arbeiten über Kopf mit?
Ja, das HD-Display besitzt eine automatische Drehfunktion. Wenn Sie das Gerät um 180° drehen, rotiert der angezeigte Wert automatisch mit, sodass alle Zahlen stets aufrecht und fehlerfrei abgelesen werden können.
