UNI-T UT-CS07 Zangensensor 1000A AC/DC Stromzange CAT III 1500V
75,63 €
Sofort verfügbar, Lieferzeit: 1-3 Tage
| Produktnummer: | 202688 |
|---|---|
| Herstellernummer: | UT-CS07 |
| EAN | 6935750507018 |
Sind Sie Händler, benötigen eine große Menge oder haben ein Preis-Target?
Beantragen Sie einen Händler / Großkundenaccount, um Zugriff auf unsere Großhandelskonditionen zu erhalten. Sie können auch jederzeit unser Verkaufsteam via info@schwick.de oder +49 2191 598 280 kontaktieren
Produktinformationen "UNI-T UT-CS07 Zangensensor 1000A AC/DC Stromzange CAT III 1500V"

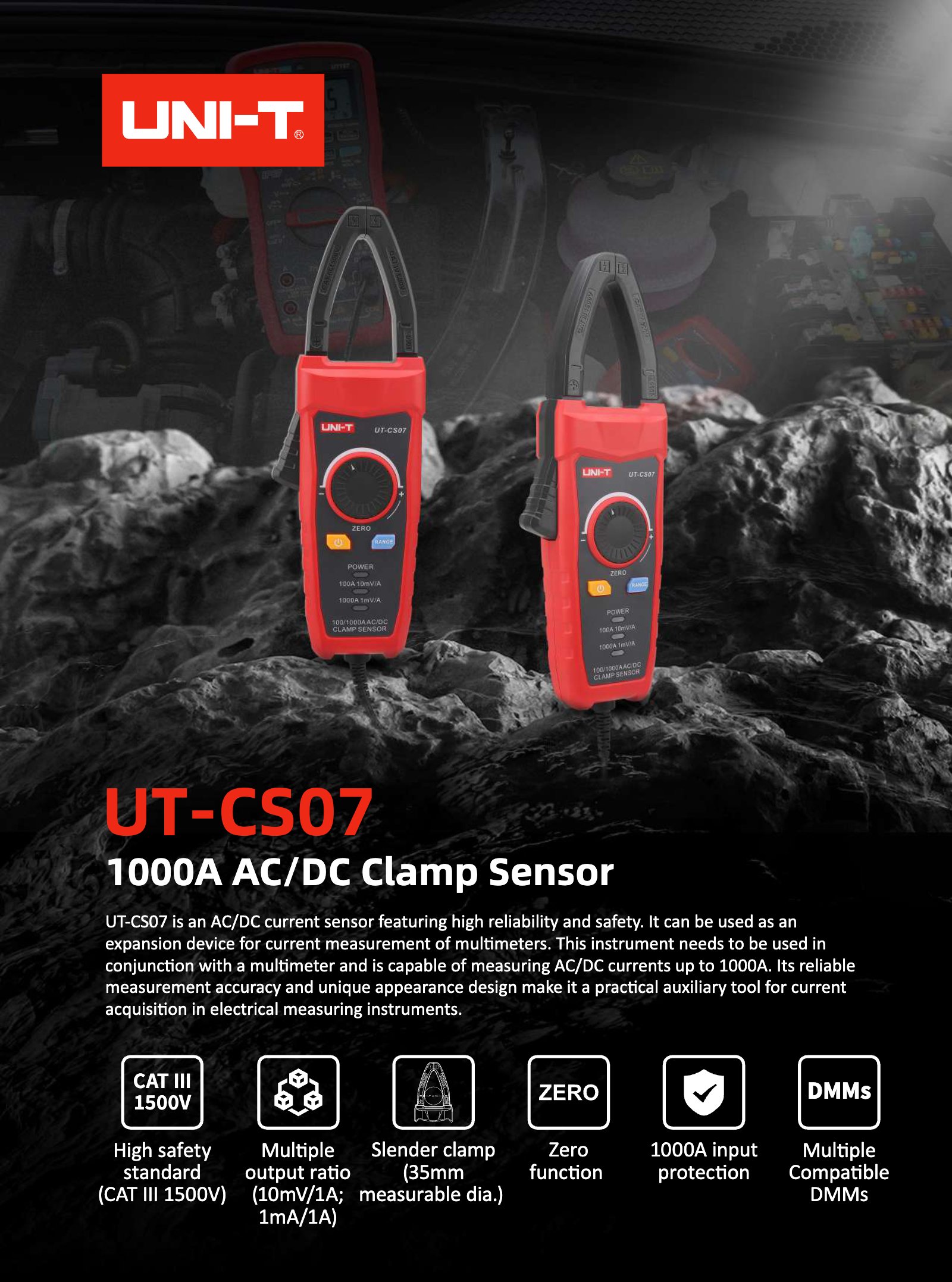

Produkt-Features im Überblick
- Messbereich bis zu 1000 A AC/DC zur flexiblen Bereichserweiterung kompatibler Digitalmultimeter
- Schlanke Zangenöffnung für Leiter bis 35 mm Durchmesser oder Sammelschienen bis 65 x 8 mm
- Umschaltbares Ausgangsverhältnis: 10 mV/A (100 A Bereich) und 1 mV/A (1000 A Bereich)

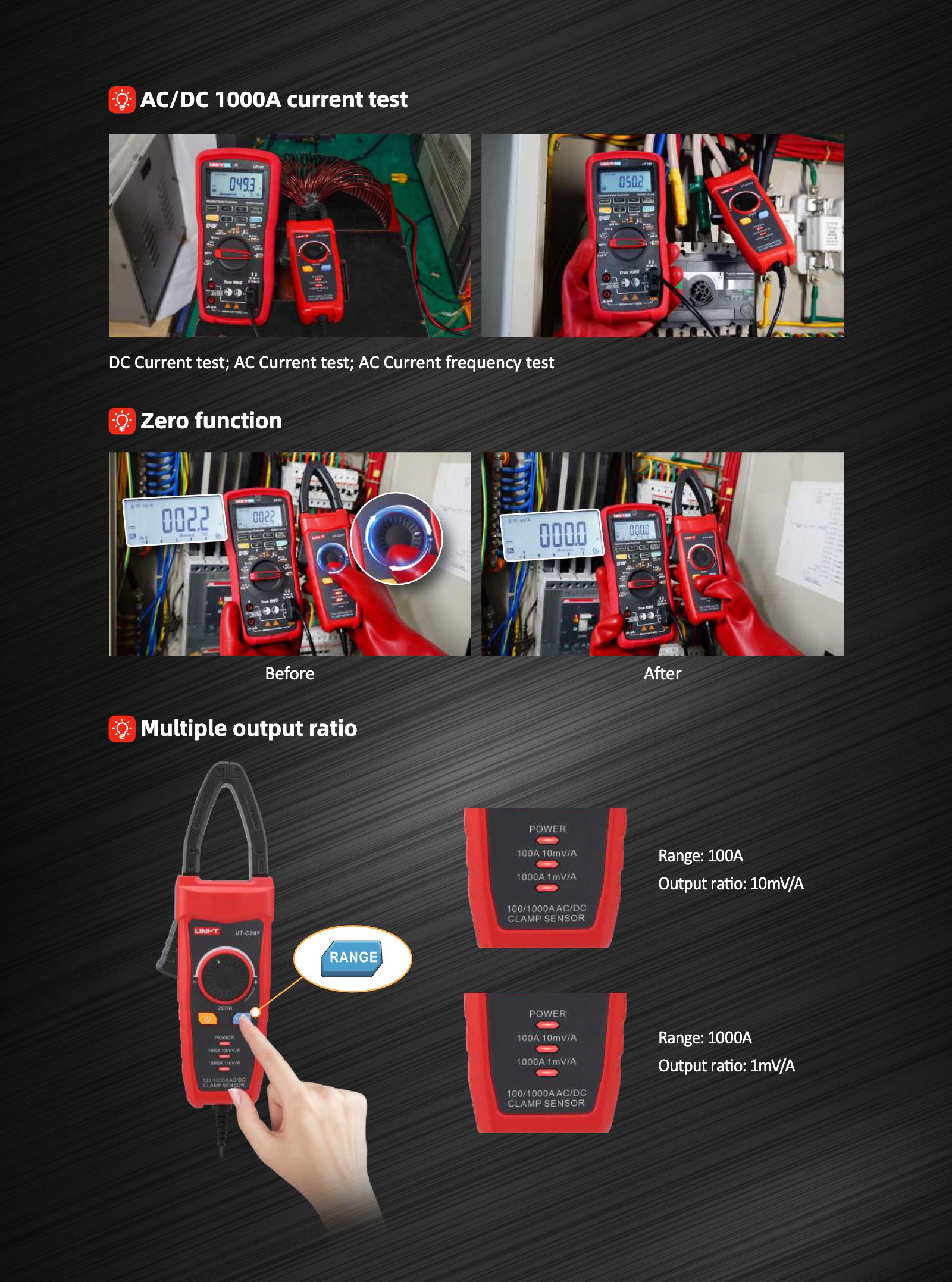

- Integrierte Zero-Taste für präzisen DC-Nullabgleich auf Knopfdruck
- Höchste Messkreissicherheit: CAT III 1500 V und CAT IV 600 V
- 1000 A Eingangsschutz für verlässliche Gerätesicherheit
- Kompatibel mit Digitalmultimetern wie UNI-T UT117C, UT139C, UT196, UT197, UT197PV u. v. m.
- Erfüllt alle relevanten EU-Normen und Sicherheitsstandards (CE-konform)
Präzise AC/DC-Strommessung bis 1000 A für Ihr Digitalmultimeter
Mit dem externen Stromzangensensor UNI-T UT-CS07 erweitern Sie den Einsatzbereich Ihres Multimeters im Handumdrehen. Müssen in industriellen Schaltanlagen, Photovoltaik-Parks oder Verteilerschränken hohe Ströme ohne Auftrennen des Stromkreises erfasst werden, stößt ein herkömmliches Messgerät mit Standard-Messleitungen schnell an seine Grenzen. Der UT-CS07 transformiert Ströme bis 1000 A AC und DC zuverlässig in proportionale Millivolt-Spannungssignale (mV), die jedes Messgerät mit passendem Millivolt-Messbereich direkt auswerten kann.

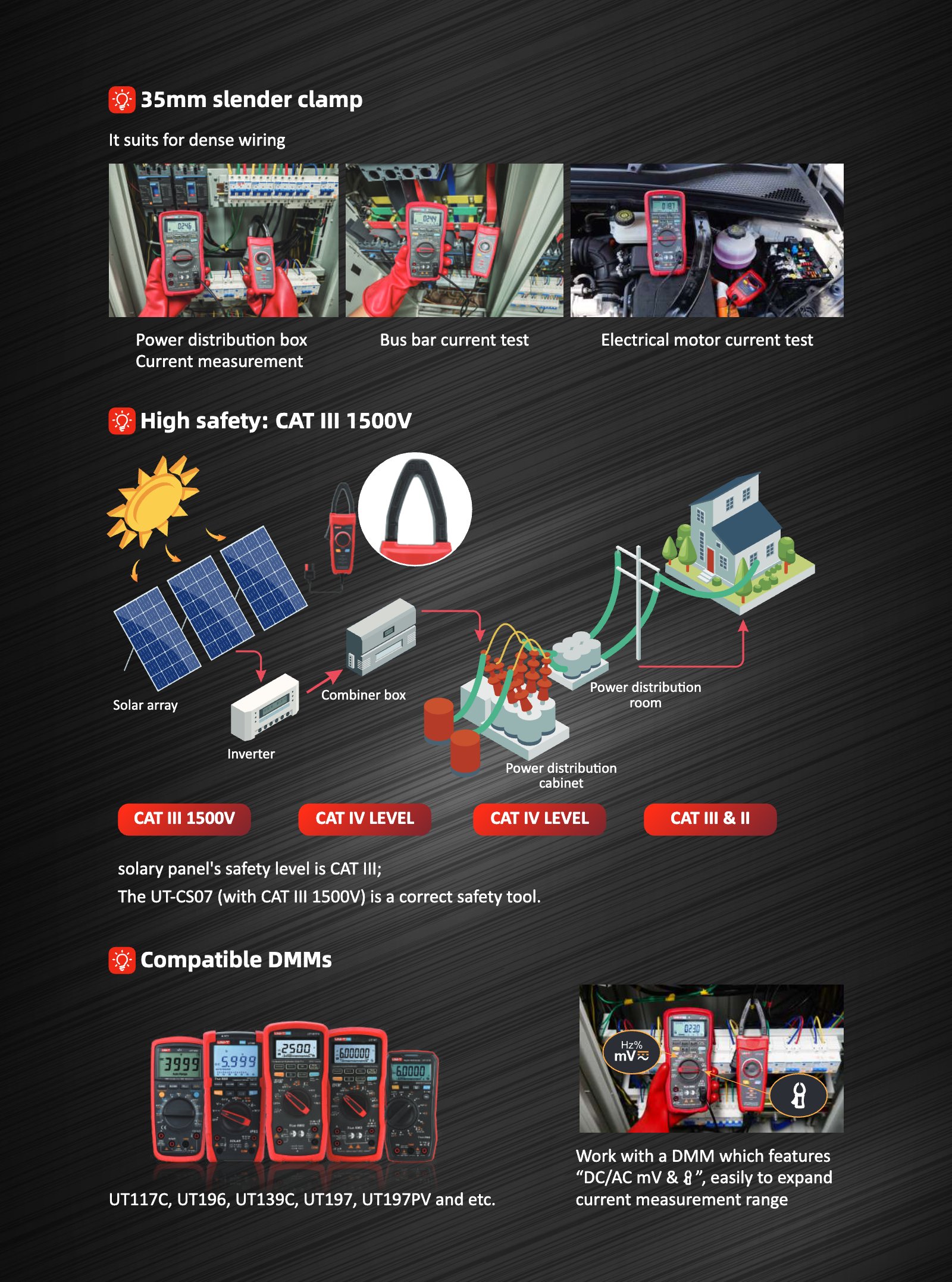

Maximale Sicherheit bei Photovoltaik und Industrie: CAT III 1500 V
In modernen Solaranlagen, Energiespeichern und Umrichtern sind Spannungen von über 1000 V längst industrieller Alltag. Mit seiner Überspannungskategorie CAT III 1500 V und CAT IV 600 V ist der UT-CS07 optimal für anspruchsvolle PV-Installationen und Netzeinspeisungen gerüstet. Selbstverständlich erfüllt das Gerät sämtliche strengen EU-Normen und Richtlinien (CE-Kennzeichnung) und garantiert Ihnen jederzeit ein geprüftes, sicheres Arbeiten an elektrischen Anlagen.
Schlankes Zangendesign und komfortabler Nullabgleich
Eng verlegte Leitungen im Schaltschrank stellen Messtechniker oft vor Herausforderungen. Die schlank geformte Zange des UT-CS07 meistert Leiterdurchmesser bis 35 mm sowie Kupferschienen bis 65 x 8 mm mühelos. Für hochpräzise Gleichstrommessungen (DC) reicht ein Druck auf die integrierte ZERO-Taste, um störende Restmagnetisierungen und Offsets sofort zu eliminieren. Dank zweier umschaltbarer Übersetzungsverhältnisse (10 mV/A für Ströme bis 100 A und 1 mV/A für Ströme bis 1000 A) erzielen Sie sowohl im Teillast- als auch im Volllastbereich stets eine hervorragende Signalauflösung.
Vielseitige Einsatzgebiete
Ob in der industriellen Instandhaltung, an elektrischen Antrieben, in der Klimatechnik, bei der Fehlersuche in Energieverteilungen oder im Labor: Der UNI-T UT-CS07 ist die perfekte Ergänzung für Fachleute aus Handwerk, Energieversorgung und Industrie.

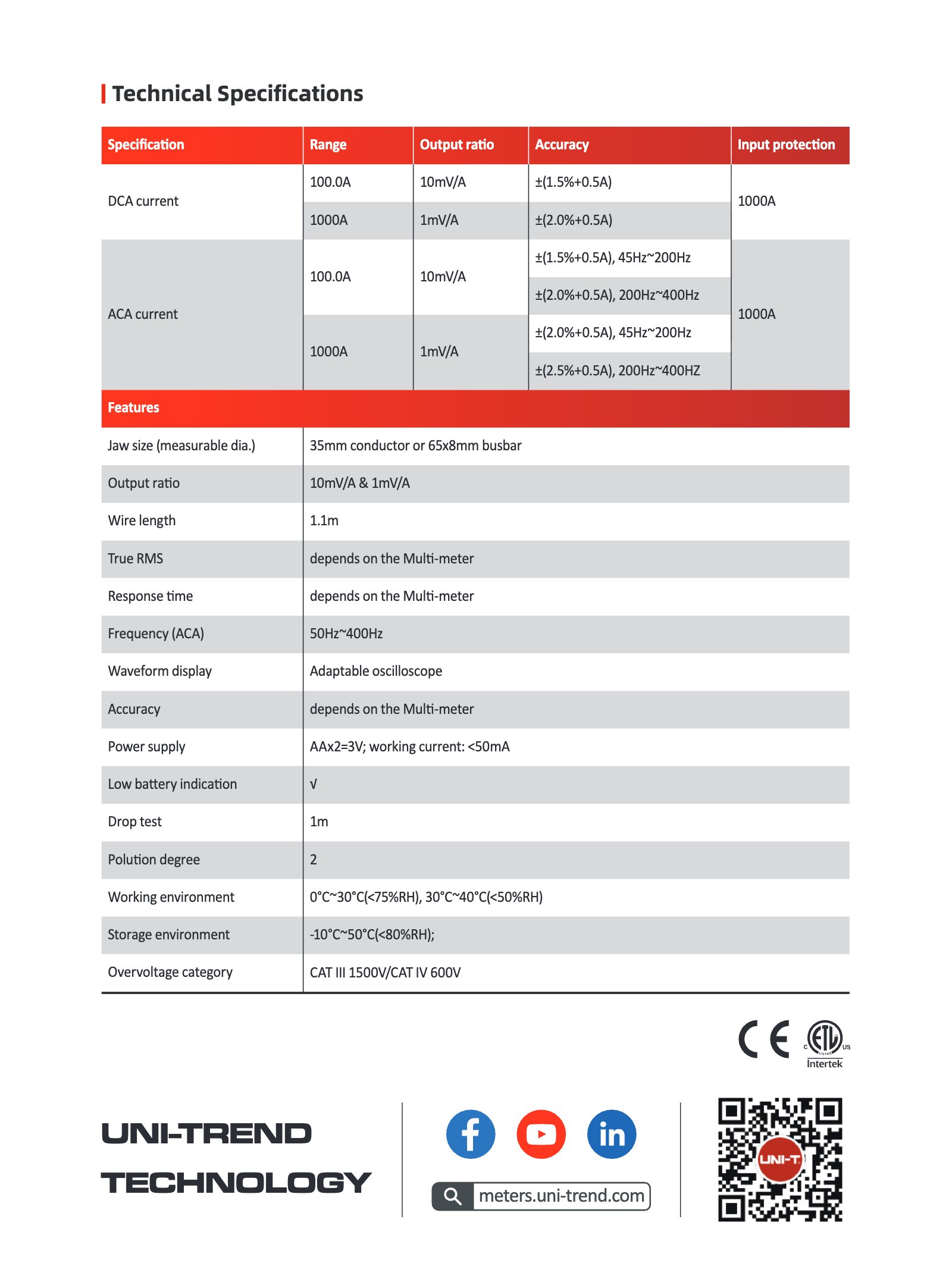

Technische Daten
| Modell | UNI-T UT-CS07 |
|---|---|
| Messbereich DCA | 100,0 A (10 mV/A; ±(1,5% + 0,5 A)) 1000 A (1 mV/A; ±(2,0% + 0,5 A)) |
| Messbereich ACA | 100,0 A (10 mV/A; ±(1,5% + 0,5 A) bei 45–200 Hz, ±(2,0% + 0,5 A) bei 200–400 Hz) 1000 A (1 mV/A; ±(2,0% + 0,5 A) bei 45–200 Hz, ±(2,5% + 0,5 A) bei 200–400 Hz) |
| Frequenzbereich (ACA) | 45 Hz bis 400 Hz (Nennbereich 50 Hz ~ 400 Hz) |
| Zangenöffnung | Max. Ø 35 mm Leiter oder 65 x 8 mm Stromschiene |
| Ausgangsverhältnis | 10 mV/1 A & 1 mV/1 A (umschaltbar per Taste) |
| Kabellänge | 1,1 m |
| Eingangsschutz | 1000 A |
| Sicherheitskategorie | CAT III 1500 V / CAT IV 600 V |
| Verschmutzungsgrad | 2 |
| Falltest | 1 Meter stoßfest |
| Stromversorgung | 2x 1,5 V AA Batterien (3 V), Betriebsstrom < 50 mA |
| Batteriestatus | Anzeige für schwache Batterie integriert |
| Betriebsumgebung | 0 °C bis 30 °C (< 75% RH), 30 °C bis 40 °C (< 50% RH) |
| Lagerumgebung | -10 °C bis 50 °C (< 80% RH) |
| Konformität | CE, relevante EU-Sicherheitsnormen |
Häufig gestellte Fragen (FAQ)
Mit welchen Messgeräten kann der UT-CS07 verwendet werden?
Der Zangensensor ist perfekt auf Digitalmultimeter von UNI-T abgestimmt, darunter Modelle wie UT117C, UT139C, UT196, UT197 und UT197PV. Grundsätzlich lässt er sich an allen Multimetern und Oszilloskopen betreiben, die über standardisierte Bananenbuchsen und einen Spannungsmessbereich für AC/DC-Millivolt (mV) verfügen.
Wie wird das Ausgangssignal abgelesen?
Wählen Sie an der Zange den passenden Messbereich: Im 100-A-Bereich entspricht jedes gemessene Ampere 10 mV am Multimeter (z. B. zeigen 500 mV einen Strom von 50 A an). Im 1000-A-Bereich entspricht 1 mV genau 1 A (z. B. zeigen 450 mV einen Strom von 450 A an). Einige Multimeter rechnen diesen Wert direkt in Ampere um.
Wozu dient die Taste ZERO?
Mit der ZERO-Taste führen Sie vor der Gleichstrommessung (DC) einen manuellen Nullabgleich durch. Dadurch werden parasitäre Magnetfelder und Eigenrauschen neutralisiert, was für exakte Messergebnisse unerlässlich ist.
Ist der Sensor für PV-Großanlagen geeignet?
Ja, dank der hohen Schutzklasse CAT III 1500 V eignet sich der UT-CS07 ideal für Messungen an Strängen, Wechselrichtern und Verteilerkästen von modernen 1500-Volt-Photovoltaikanlagen.
