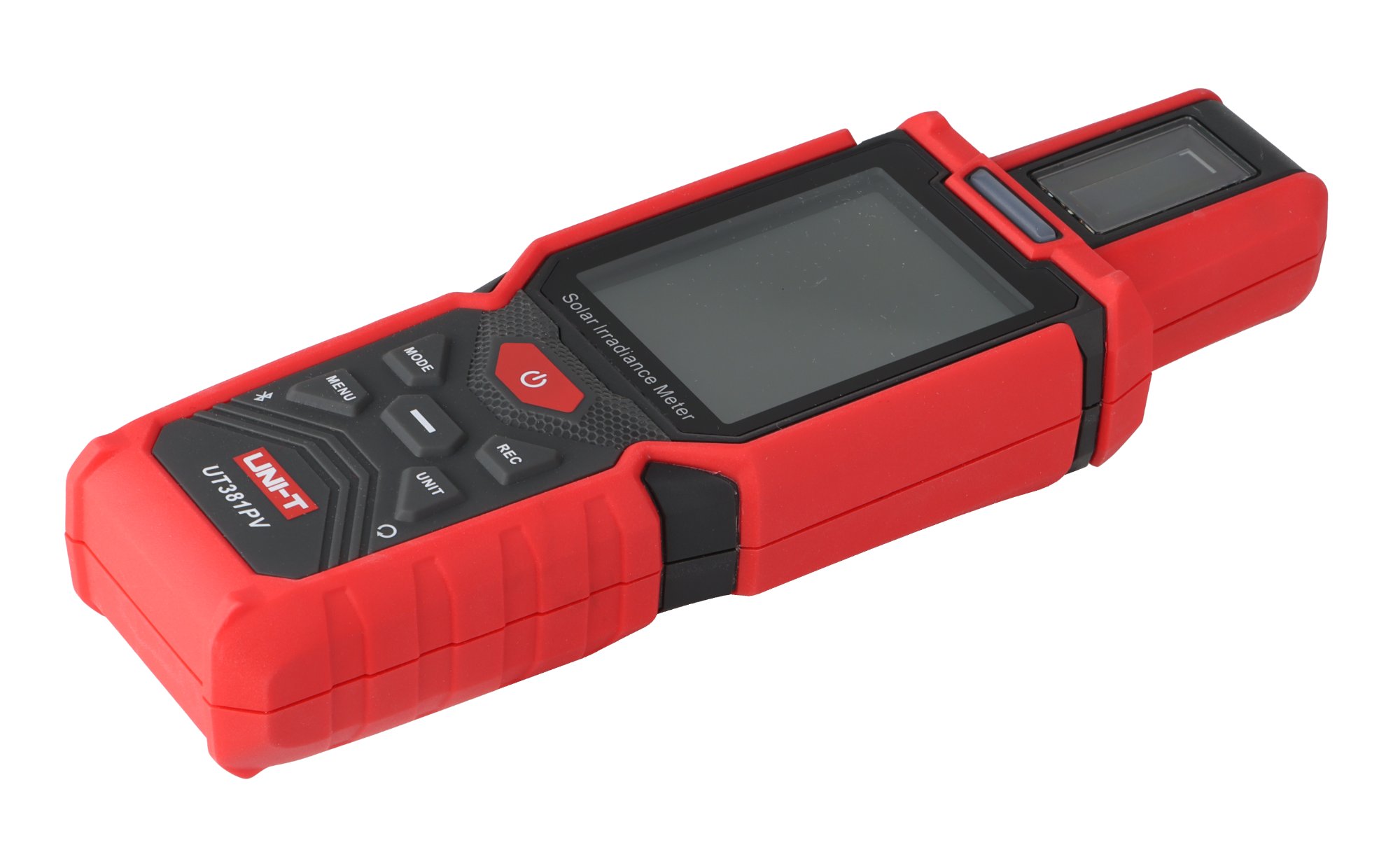

UNI-T UT381PV Solar-Einstrahlungsmessgerät mit Bluetooth & Neigungssensor
210,08 €
Sofort verfügbar, Lieferzeit: 1-3 Tage
| Produktnummer: | 202738 |
|---|---|
| Herstellernummer: | UT381PV |
| EAN | 6935750538128 |
Sind Sie Händler, benötigen eine große Menge oder haben ein Preis-Target?
Beantragen Sie einen Händler / Großkundenaccount, um Zugriff auf unsere Großhandelskonditionen zu erhalten. Sie können auch jederzeit unser Verkaufsteam via info@schwick.de oder +49 2191 598 280 kontaktieren
Produktinformationen "UNI-T UT381PV Solar-Einstrahlungsmessgerät mit Bluetooth & Neigungssensor"
Produkt-Features im Überblick
- Messung der solaren Einstrahlung im Bereich 0 bis 1400 W/m² bzw. 0 bis 500 Btu/(ft²·h)

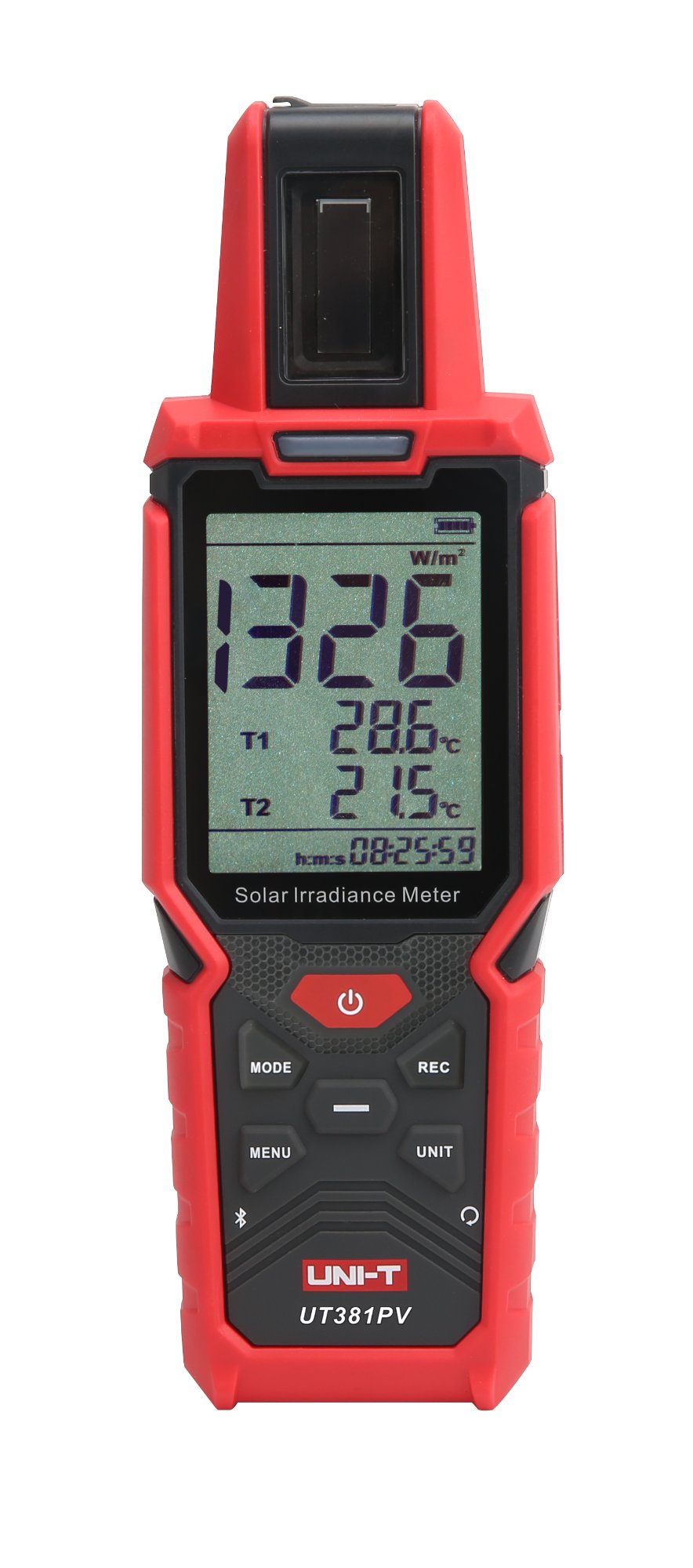

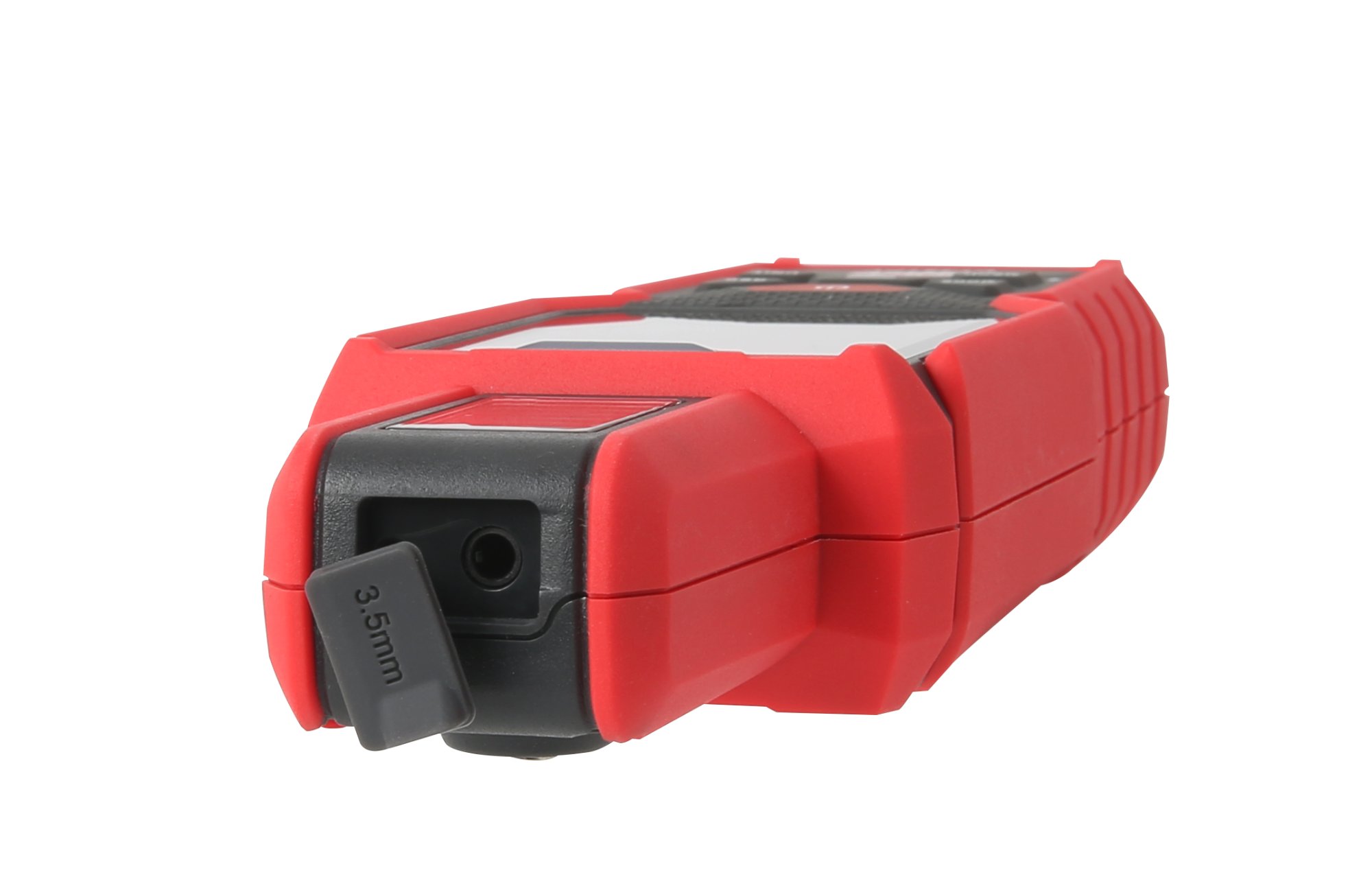

- Zwei unabhängige Temperaturkanäle: interner Umgebungssensor (T1) und externer Saugnapffühler (T2)
- Integrierter Neigungssensor (-90,0° bis +90,0°) und digitaler Kompass/Azimutsensor (0 bis 360°)

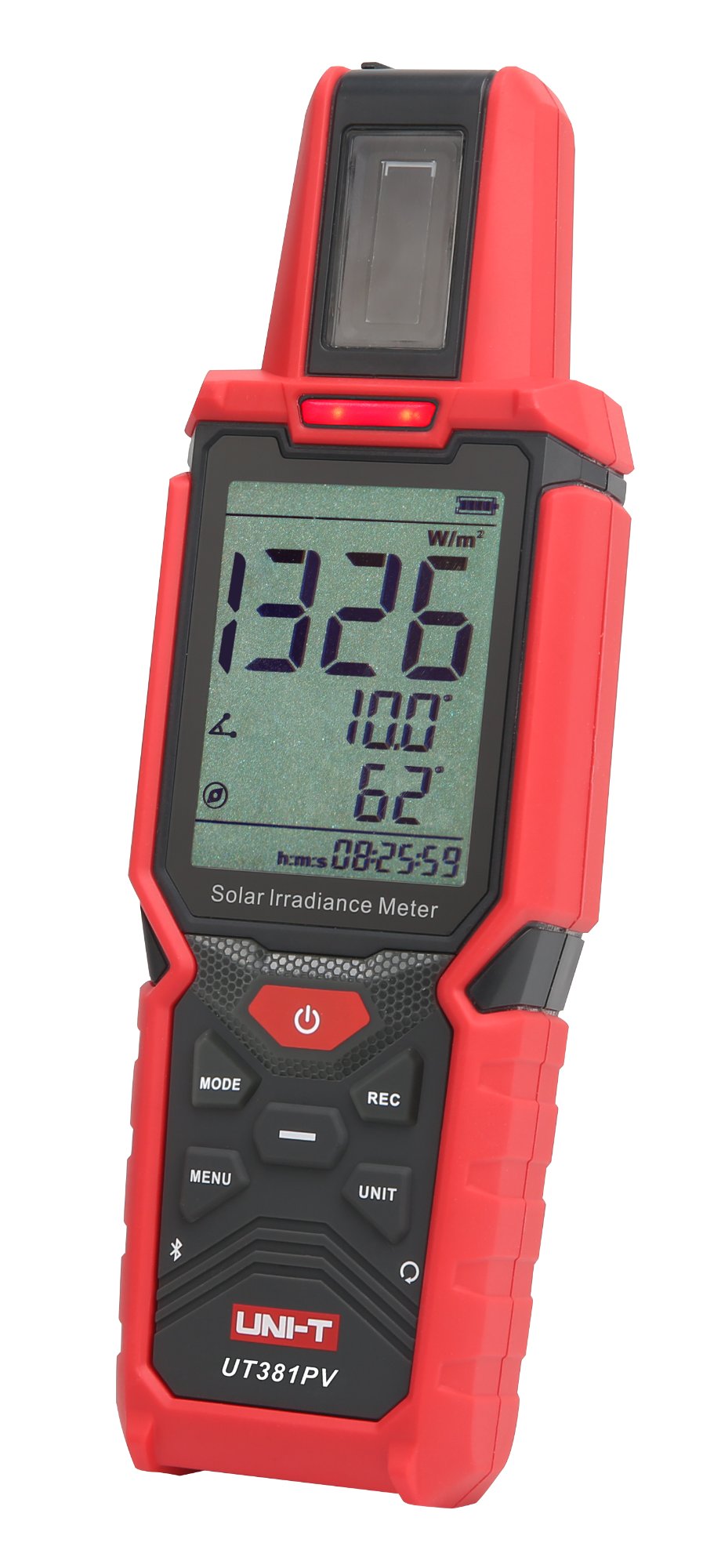

- Optischer und akustischer Neigungsalarm bei Abweichungen vom Sollwinkel
- Kabellose Bluetooth-Anbindung mit bis zu 100 m Reichweite an die iENV App und UT541 Analysator
- Großer interner Datenspeicher für bis zu 12.800 Messwertsätze mit frei wählbarem Intervall

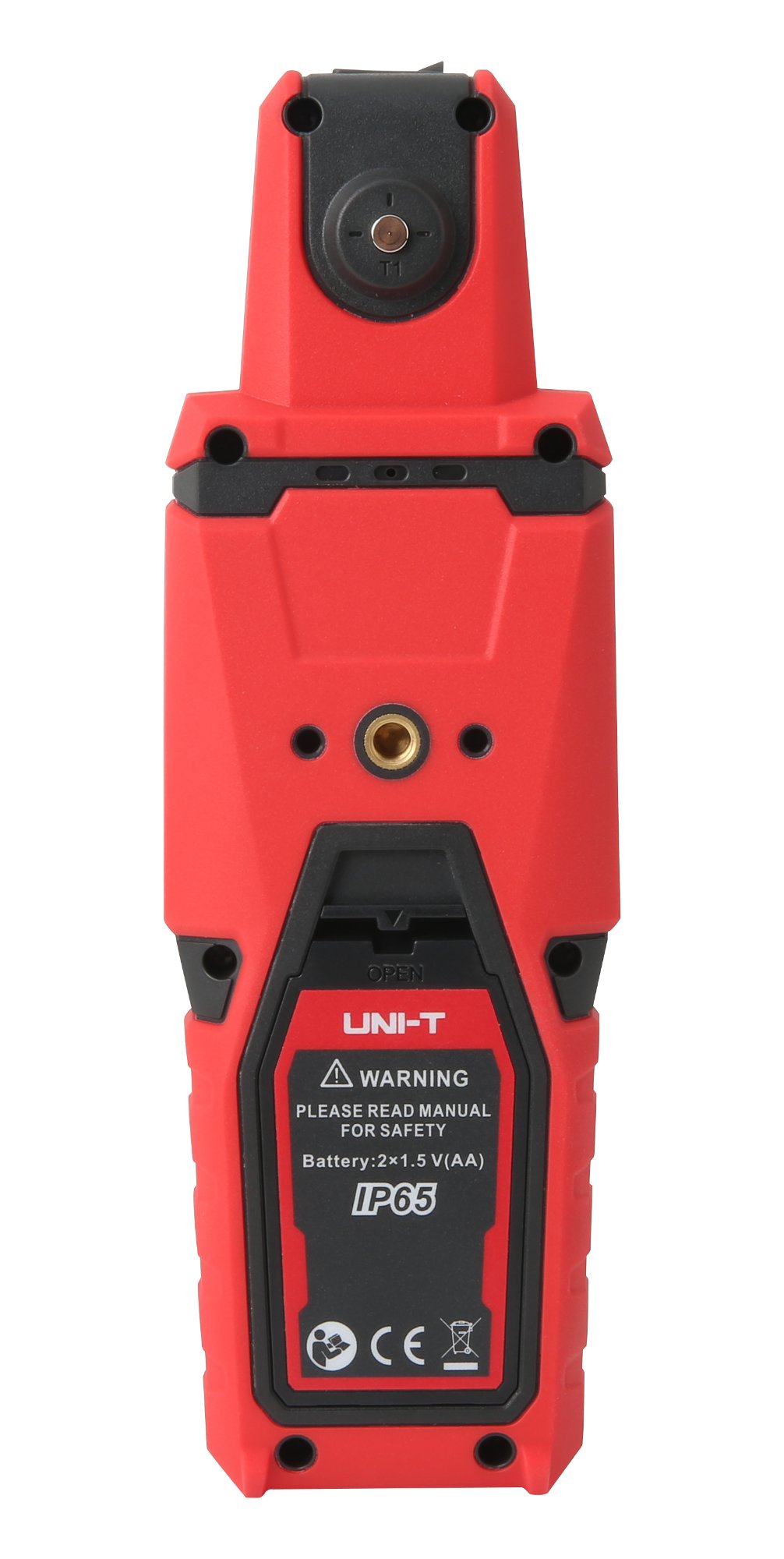

- Robustes, UV-beständiges Gehäuse (F1 Anti-UV) mit IP65-Schutzart und 2 m Fallschutz
- Lange Batterielaufzeit von ca. 95 Stunden mit automatischer Abschaltung nach 30 Minuten
Präzise Photovoltaik-Diagnose und Ertragsoptimierung mit dem UNI-T UT381PV

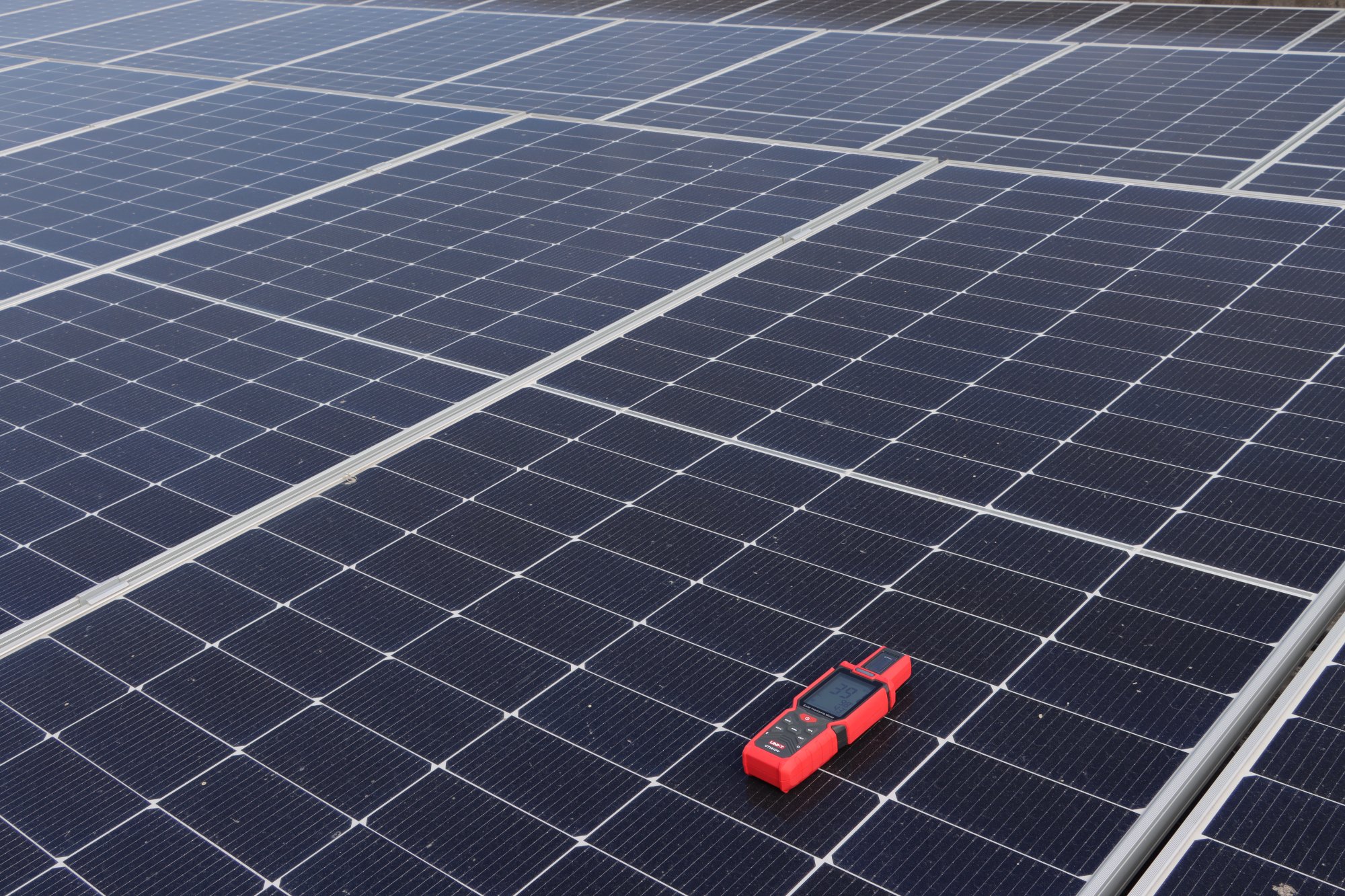

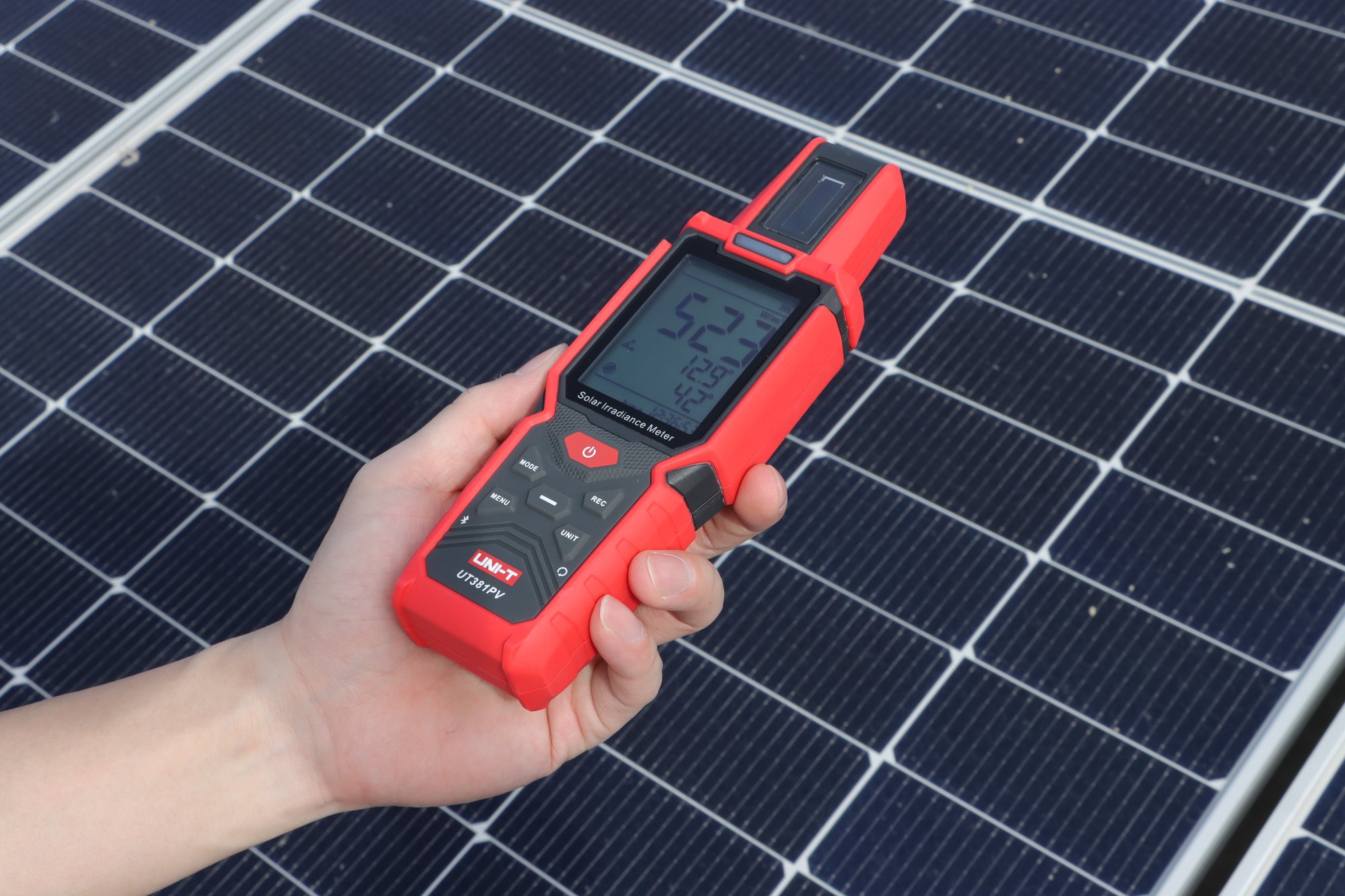

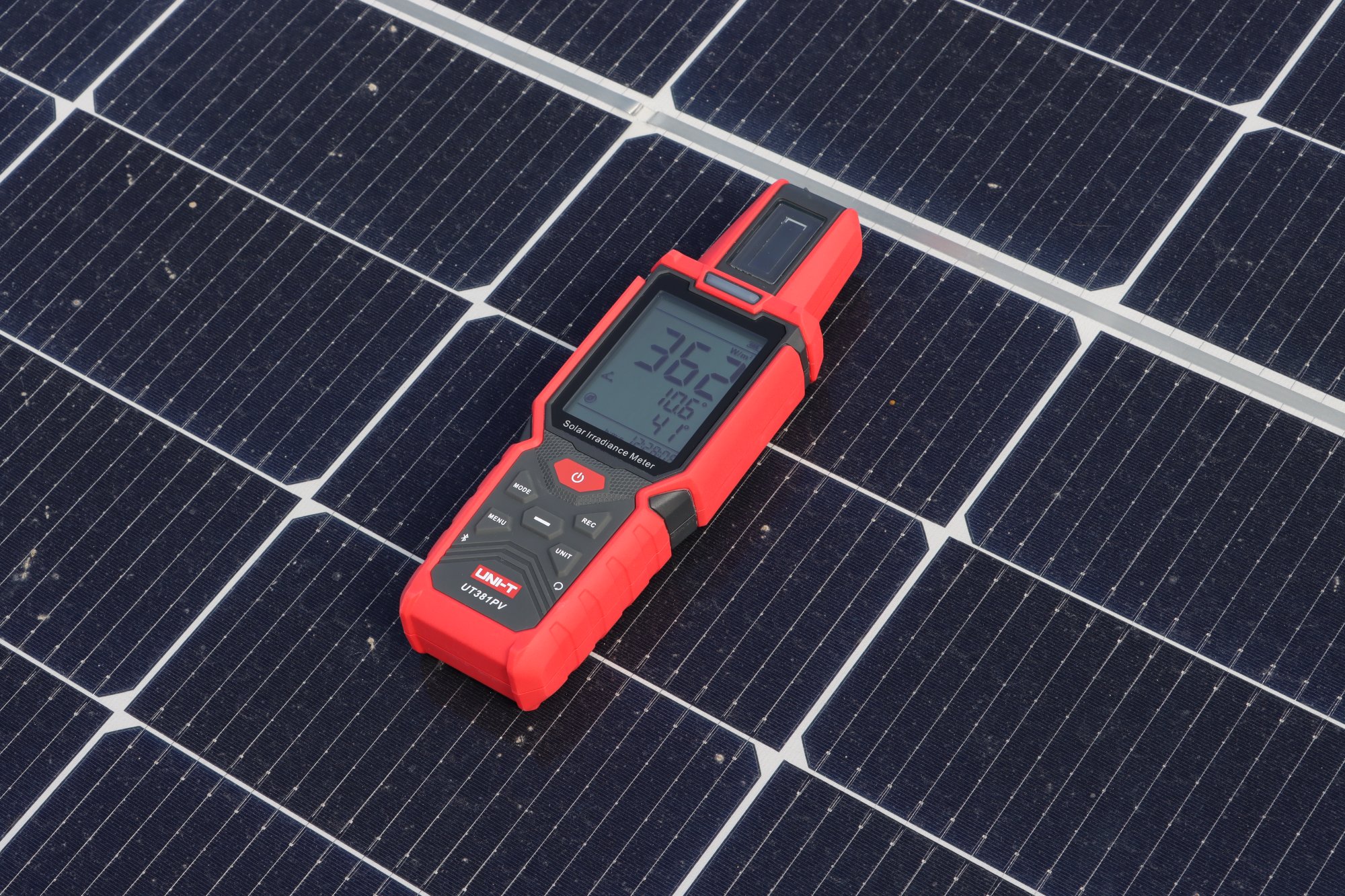

Die exakte Leistungsbeurteilung von Photovoltaikanlagen erfordert zuverlässige Messdaten vor Ort. Mit dem UNI-T UT381PV Einstrahlungsmessgerät erhalten Installateure, Gutachter, Servicetechniker und ambitionierte Anlagenbetreiber ein leistungsstarkes Werkzeug zur ganzheitlichen Analyse von Solarsystemen. Das Messgerät erfasst zuverlässig die solare Bestrahlungsstärke unter natürlicher Sonneneinstrahlung sowie unter künstlichen Lichtquellen im Prüflabor. Durch die synchrone Erfassung relevanter Umweltparameter identifizieren Sie Ertragsverluste, prüfen Garantieansprüche und gewährleisten den optimalen Betrieb Ihrer Solarmodule.
Vollständige Erfassung aller relevanten Standort- und Umweltparameter

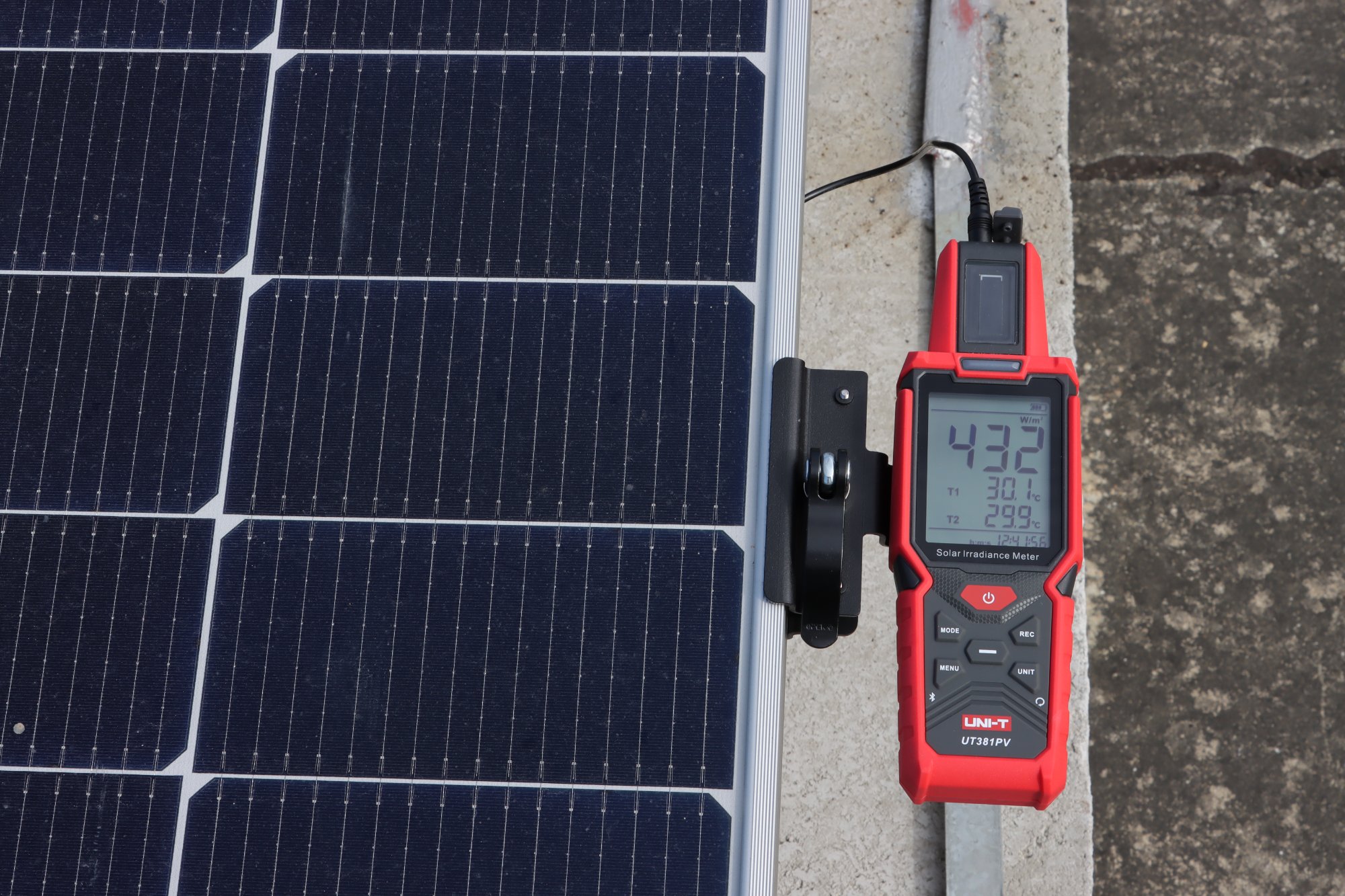

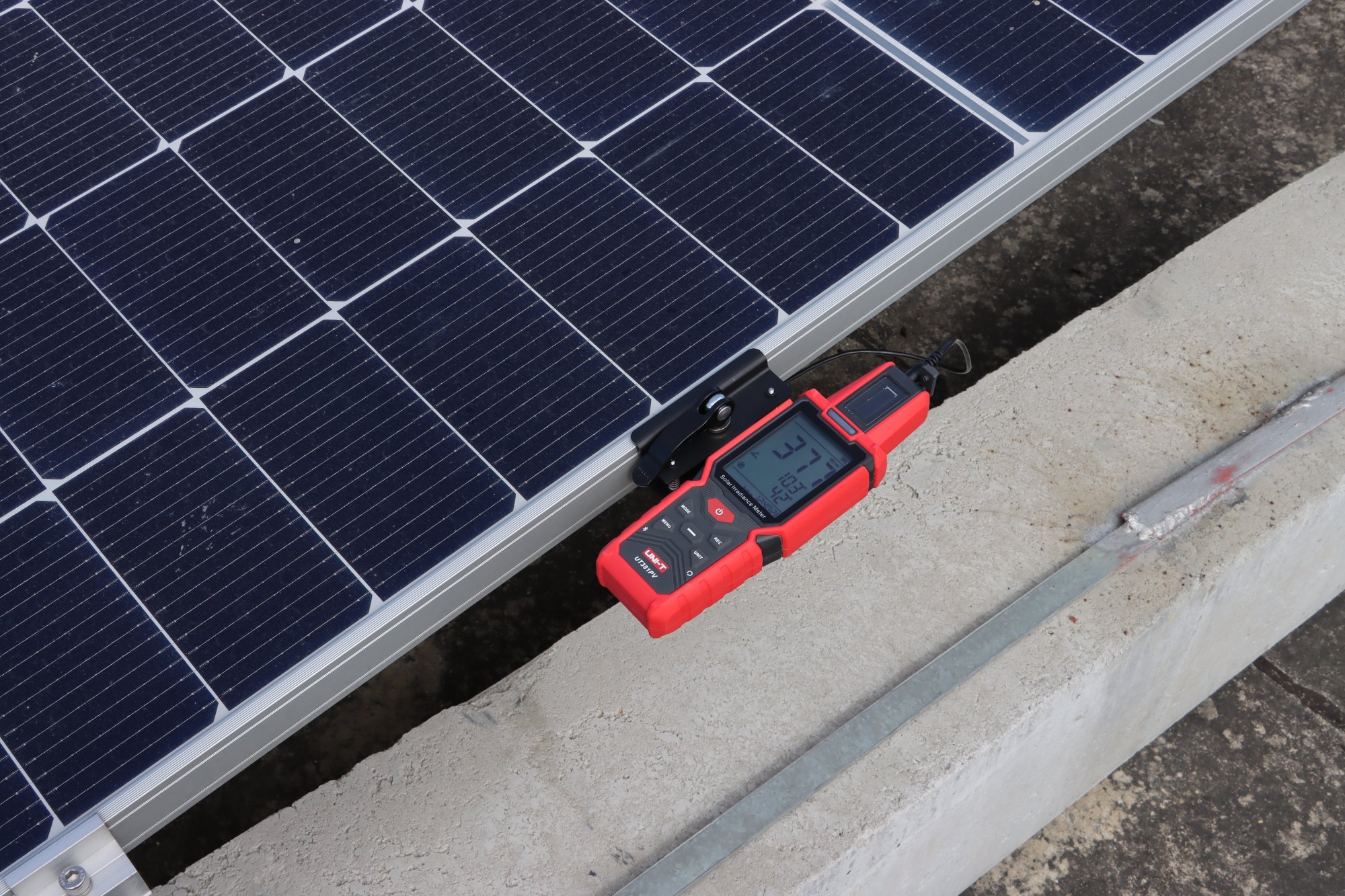

Für eine normgerechte Ertragsberechnung reicht die Einstrahlungsstärke allein meist nicht aus. Daher verfügt das UT381PV über ein duales Temperaturmesssystem: Der interne Sensor T1 misst die Umgebungstemperatur, während der mitgelieferte externe Saugnapffühler T2 direkt an der Rückseite des Solarmoduls fixiert wird. So behalten Sie die temperaturabhängigen Kennlinienverschiebungen von PV-Zellen stets im Blick. Gleichzeitig erfassen die integrierten Sensoren präzise Neigungswinkel und Azimutausrichtung. Ein integrierter audiovisueller Alarm warnt Sie umgehend, wenn vordefinierte Neigungswinkel überschritten oder unterschritten werden, was die präzise Ausrichtung der Unterkonstruktion erheblich beschleunigt.

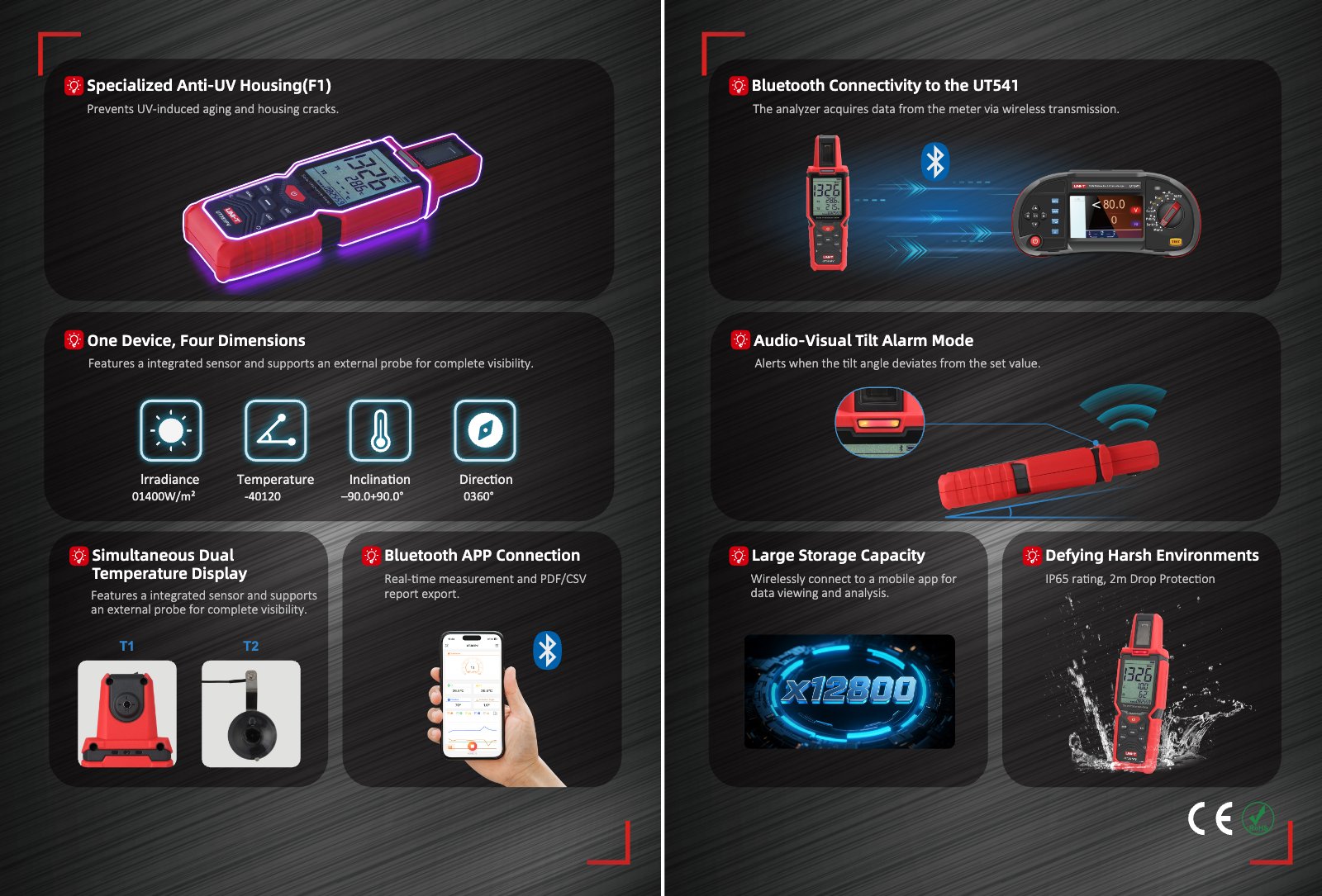

Bluetooth-Konnektivität, Datenlogger und professionelle Auswertung
Vergessen Sie unhandliche Notizen auf dem Dach. Über die integrierte Bluetooth-Schnittstelle überträgt das UT381PV Messdaten drahtlos über eine Distanz von bis zu 100 Metern an Ihr Smartphone oder Tablet. In der intuitiven iENV-App (verfügbar für iOS und Android) verfolgen Sie Messungen in Echtzeit und exportieren Berichte unkompliziert als PDF oder CSV für Kundenprotokolle. Zudem lässt sich das Gerät nahtlos mit dem Photovoltaik-Kennlinienanalysator UNI-T UT541 koppeln. Für autarke Langzeitmessungen speichert der interne Datenlogger bis zu 12.800 Datensätze bei flexibel einstellbaren Abtastintervallen von 1 Sekunde bis 60 Minuten.
Robustes Design und geprüfte Sicherheit nach EU-Normen
Auf Baustellen und Industrie-Dächern herrschen anspruchsvolle Bedingungen. Das UT381PV ist dank IP65-Zertifizierung staubdicht und gegen Strahlwasser geschützt, während die robuste Bauweise Stürzen aus bis zu 2 Metern Höhe problemlos standhält. Das spezielle Anti-UV-Gehäuse (F1) schützt das Material dauerhaft vor Versprödung und Verfärbung durch intensive Sonneneinstrahlung. Selbstverständlich erfüllt das Gerät sämtliche relevanten EU-Normen und Sicherheitsrichtlinien, belegt durch die offizielle CE-Konformität und RoHS-Zertifizierung. So arbeiten Sie jederzeit sicher, normgerecht und zuverlässig.

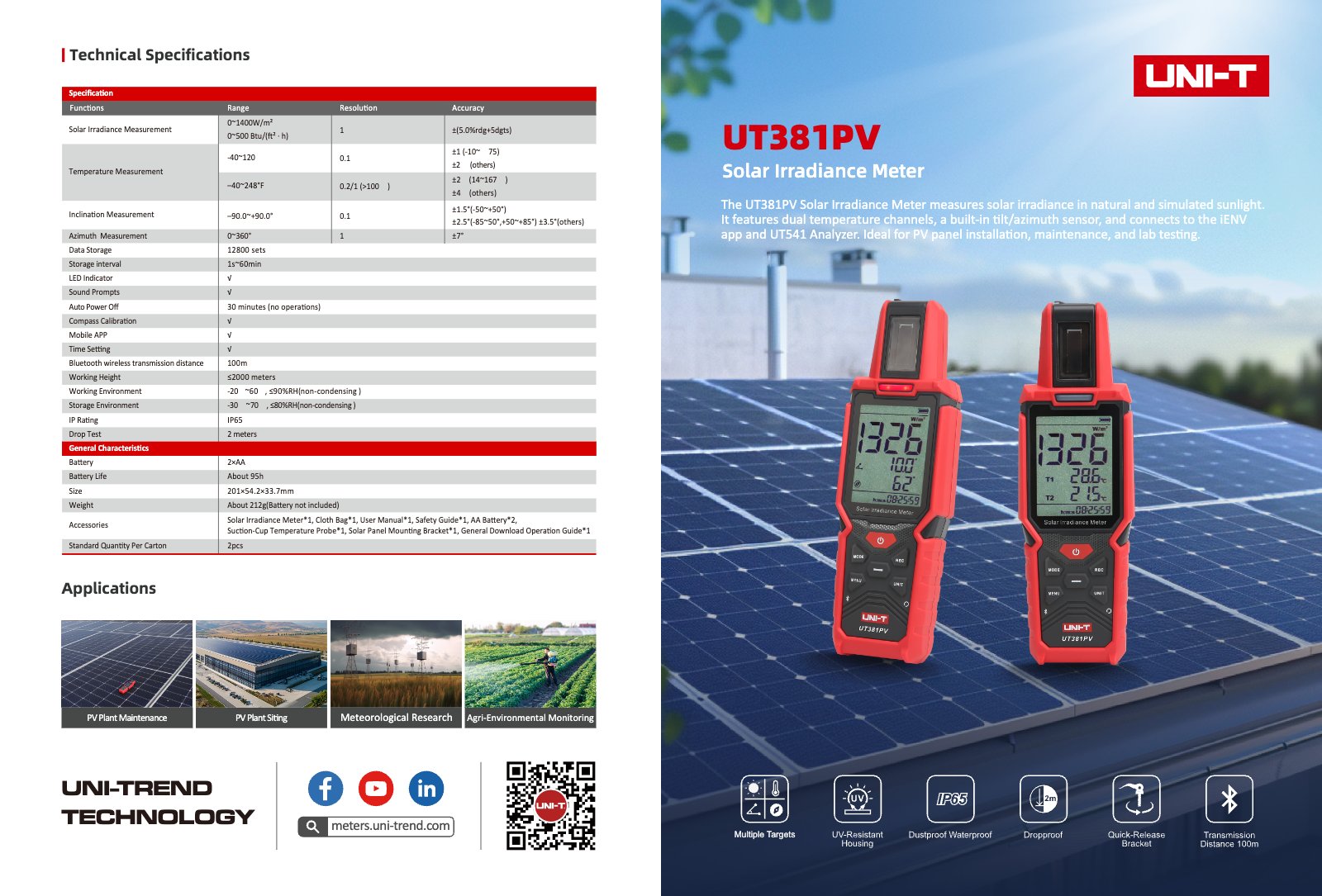

| Parameter | Messbereich | Auflösung | Genauigkeit |
|---|---|---|---|
| Solare Einstrahlung (W/m²) | 0 bis 1400 W/m² | 1 W/m² | ±(5,0% v. M. + 5 Dgts) |
| Solare Einstrahlung (Btu) | 0 bis 500 Btu/(ft²·h) | 1 Btu/(ft²·h) | ±(5,0% v. M. + 5 Dgts) |
| Temperatur (°C) | -40 bis 120 °C | 0,1 °C | ±1 °C (-10 bis 75 °C), sonst ±2 °C |
| Temperatur (°F) | -40 bis 248 °F | 0,2 °F / 1 °F (>100 °F) | ±2 °F (14 bis 167 °F), sonst ±4 °F |
| Neigungswinkel | -90,0° bis +90,0° | 0,1° | ±1,5° (-50 bis +50°), ±2,5° (±50 bis ±85°), sonst ±3,5° |
| Azimut (Kompass) | 0° bis 360° | 1° | ±7° |
| Datenspeicher | 12.800 Datensätze (Intervall: 1 s bis 60 min) | ||
| Funkverbindung | Bluetooth (Reichweite bis zu 100 m im Freifeld) | ||
| Schutzart & Stoßfestigkeit | IP65, fallgeprüft aus 2 Metern Höhe | ||
| Gehäuseeigenschaft | Anti-UV-Gehäuse (F1 Einstufung) | ||
| Spannungsversorgung & Laufzeit | 2× AA Mignon-Batterien, ca. 95 Stunden Betriebszeit | ||
| Betriebsumgebung | -20 °C bis 60 °C, ≤90 % r.F. (nicht kondensierend), bis 2000 m Höhe | ||
| Abmessungen & Gewicht | 201 × 54,2 × 33,7 mm, ca. 212 g (ohne Batterien) | ||
| Zertifizierungen | CE, RoHS | ||
Häufig gestellte Fragen (FAQ)
Wie wird der externe Temperaturfühler am Solarmodul befestigt?

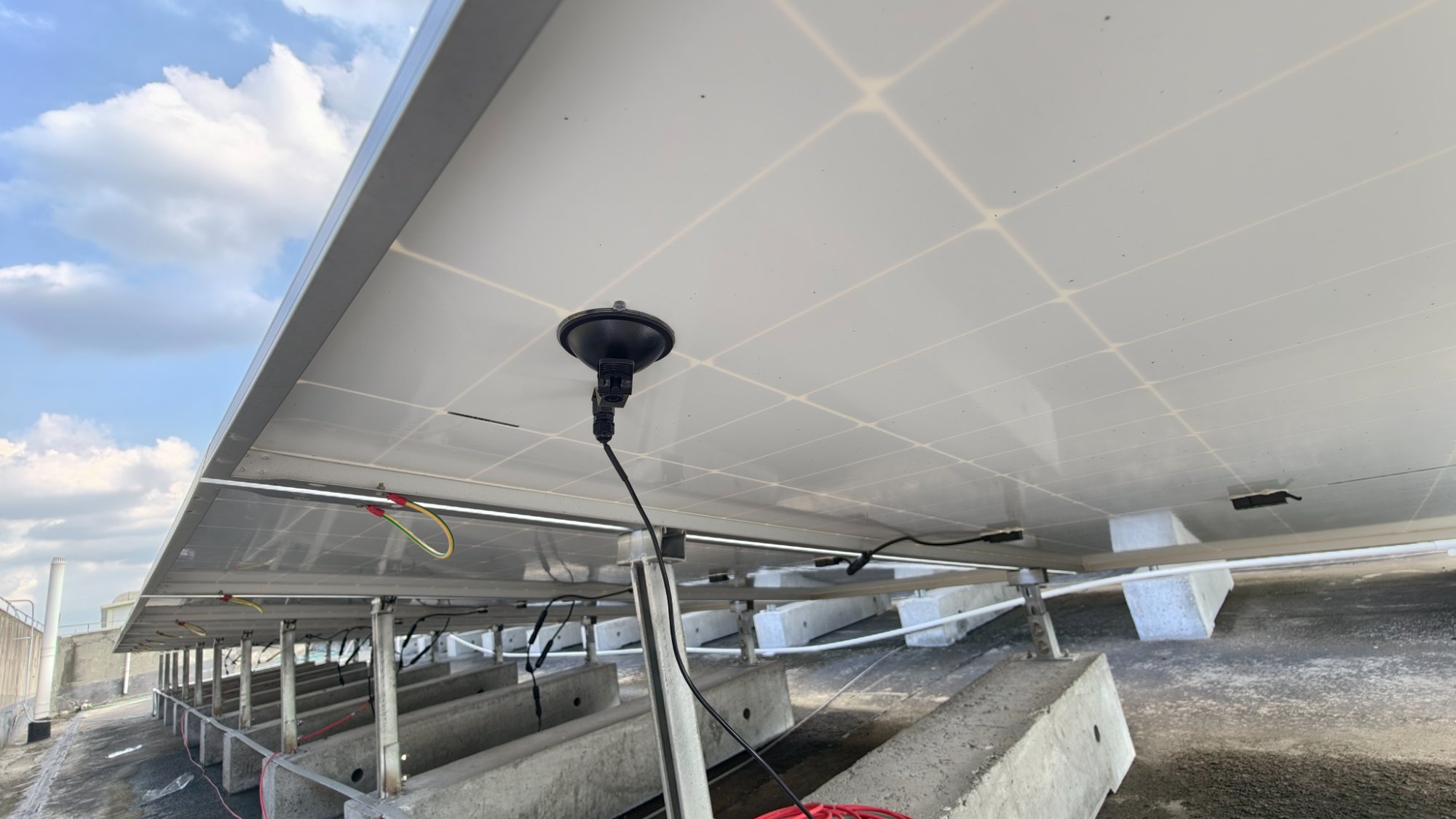

Der mitgelieferte Saugnapffühler (T2) lässt sich dank seines haftstarken Saugnapfes schnell und werkzeuglos direkt auf der Rückseite des PV-Moduls fixieren. Dadurch wird eine präzise Messung der Modultemperatur ohne Beschädigung der Rückseitenfolie ermöglicht.
Kann das Gerät auch autark ohne App Daten aufzeichnen?
Ja, das UT381PV verfügt über einen internen Speicher für bis zu 12.800 Datensätze. Sie können das gewünschte Speicherintervall zwischen 1 Sekunde und 60 Minuten einstellen. Die gespeicherten Daten lassen sich anschließend via Bluetooth über die iENV-App auslesen und als PDF- oder CSV-Report exportieren.
Welche App wird für die Datenübertragung benötigt?
Das Messgerät verwendet die App 'iENV', welche für iOS und Android kostenlos zum Download bereitsteht. Über die App können Messungen in Echtzeit visualisiert, Einstellungen konfiguriert und aufgezeichnete Messdaten exportiert werden.
Ist das UT381PV mit anderen Messgeräten von UNI-T kompatibel?
Ja, das UT381PV lässt sich drahtlos mit dem Photovoltaik-I-V-Kurven-Analysator UT541 (15 kW) koppeln. Dadurch können Einstrahlungs- und Temperaturmesswerte direkt in die Kennlinienanalyse von Photovoltaikanlagen integriert werden.

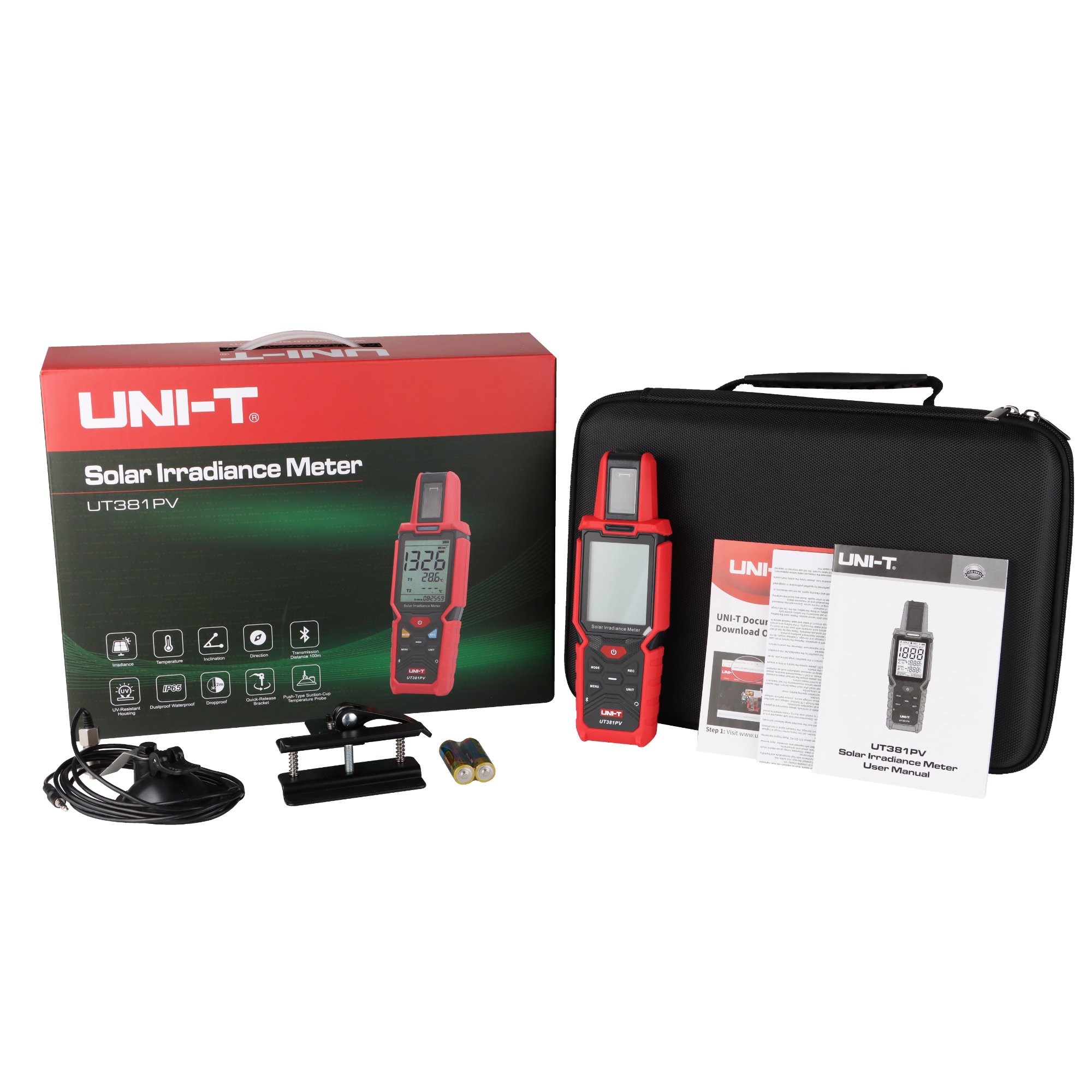

Welches Zubehör ist im Lieferumfang enthalten?

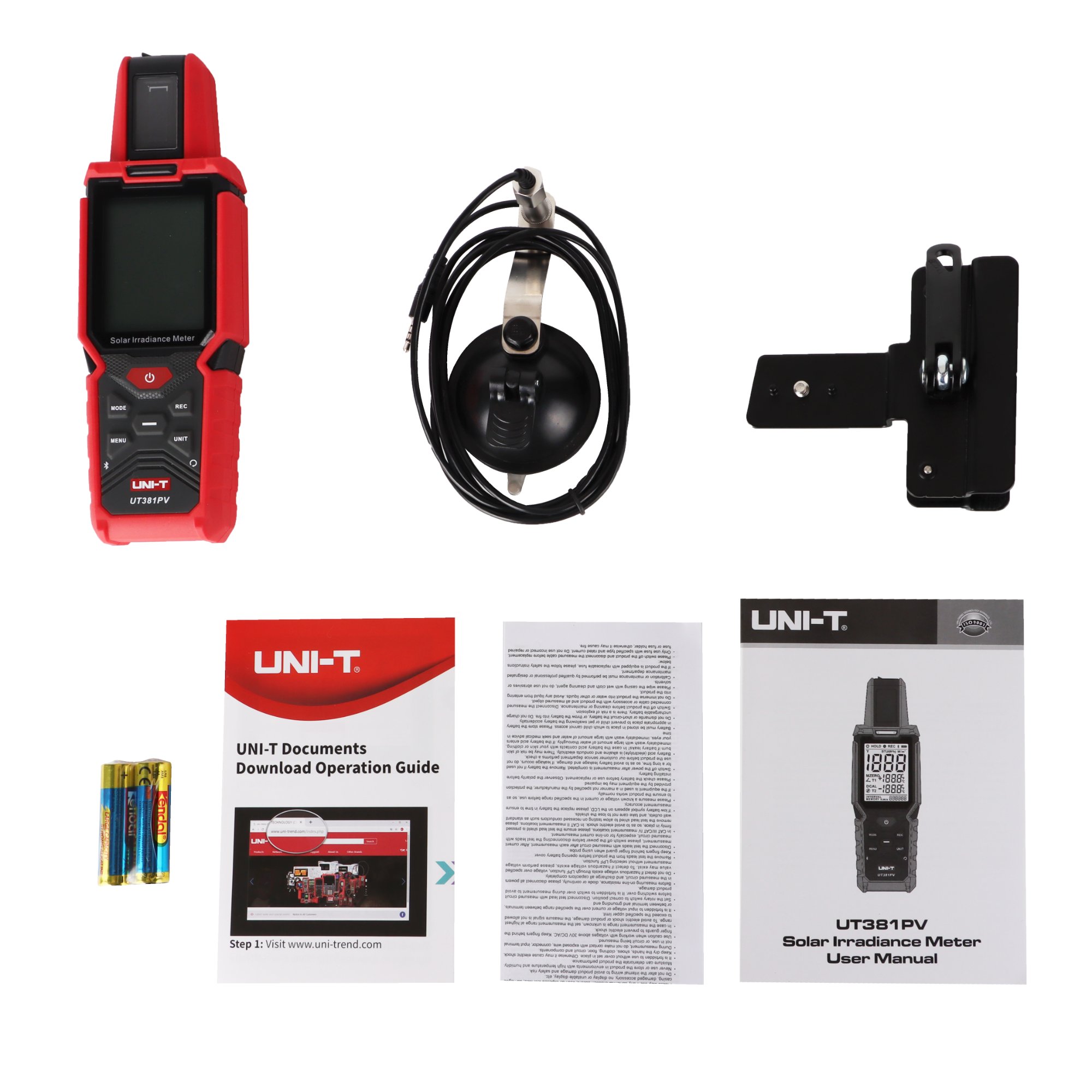

Im Lieferumfang befinden sich neben dem Messgerät UT381PV eine praktische Stofftasche, zwei AA-Batterien, eine Modulhalterung, der externe Saugnapf-Temperaturfühler, eine Bedienungsanleitung sowie Sicherheits- und Schnellanleitungen.
| Produktnummer: | 202738 |
|---|
| Flyer: | UT381PV%20Data%20Sheet.pdf?ts=1789581347 |
|---|---|
| Anleitung: | UT381PV%20User%20Manual%20German.pdf?ts=1789581362 |
| Andere Dokumente : | UT381PV%20User%20Manual%20Multilingual.pdf?ts=1789581398 |
