UNI-T UT595 Multifunktions-Installationstester RCD & Schleifenimpedanz

Produkt-Features im Überblick

• Großes 9999-Count-LCD-Display mit praktischer Analogbalken-Anzeige und weißer Hintergrundbeleuchtung
• Prüfung des Isolationswiderstands mit Testspannungen von 250V, 500V und 1000V DC (bis 1000MΩ)
• Niederohmige Durchgangsprüfung des Schutzleiter- und Erdungswiderstands mit Prüfstrom >200mA
• Umfassende Messung von Netz- und Schleifenimpedanz sowie Kurzschlussströmen (PFC/PSC bis 26kA)
• Non-Trip-Schleifenimpedanztest mit 15mA zur Vermeidung einer FI-Auslösung
• Vielseitige RCD/FI-Prüfung: Auslösezeit, Auslösestrom (Ramp-Test), Multiplikatoren (×1/2, ×1, ×2, ×5)
• Phasenwinkel-Auswahl (0°/180°) und Modi für Vollwelle, Halbwelle sowie 30s-Countdown

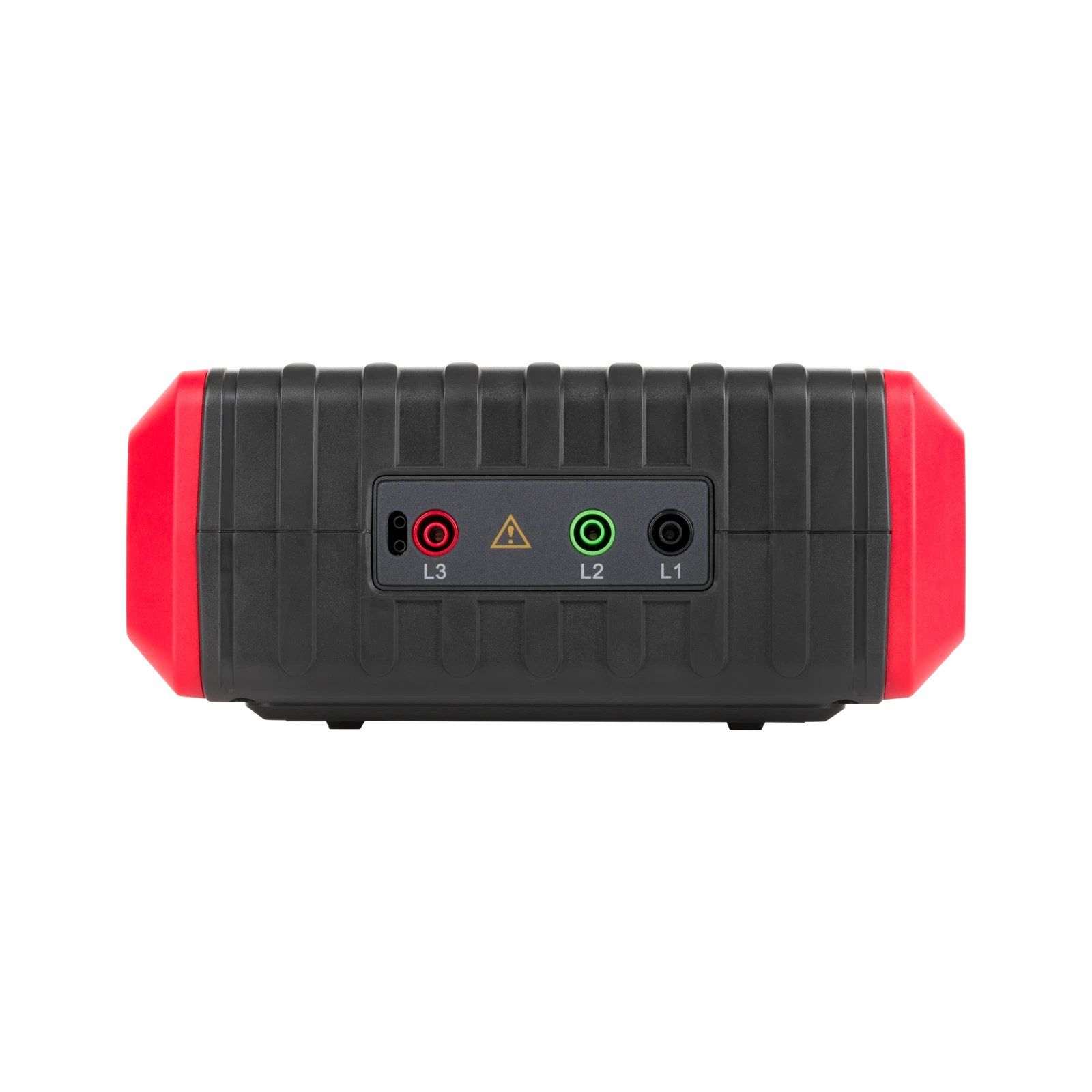

• Phasenfolge- und Phasenausfallprüfung zur Drehfeldkontrolle in Drehstromnetzen (100V–440V)
• Echtzeit-Verbindungsanzeige, Ein-Tasten-Datenspeicherung und Lock-Test-Funktion
• Sicherheit nach Messkategorie CAT III 300V mit verlässlicher CE-Konformität

Professionelle Elektroinstallation und Sicherheitsprüfungen mit dem UNI-T UT595

Eine vorschriftsmäßige und sichere elektrische Installation ist das Fundament jedes Gebäudes – ob im privaten Wohnbau, im Gewerbebetrieb oder in der Industrie. Mit dem UNI-T UT595 Multifunktions-Installationstester erhalten Sie ein zuverlässiges und präzises Messgerät an die Hand, das sämtliche grundlegenden Prüfungen elektrischer Anlagen in einem kompakten Gehäuse vereint. Das Gerät wurde speziell dafür entwickelt, elektrotechnische Abnahmen, Wiederholungsprüfungen und Fehlersuchen effizient und sicher zu gestalten. Dank der offiziellen CE-Zertifizierung und der Auslegung nach Schutzklasse CAT III 300V entspricht der UT595 höchsten europäischen Sicherheitsstandards und Richtlinien, sodass Sie sich bei jeder Messung auf maximale Anwendersicherheit und normkonforme Ergebnisse verlassen können.

Umfassende RCD- und FI-Schutzschalter-Prüfungen

Fehlerstrom-Schutzeinrichtungen sind elementar für den Personenschutz. Der UNI-T UT595 ermöglicht eine tiefgehende Analyse von Standard- und selektiven RCDs. Mit einstellbaren Nennfehlerströmen von 10mA, 30mA, 100mA, 300mA und 500mA deckt das Gerät alle gängigen Installationen ab. Prüfen Sie Auslösezeiten präzise mit Prüfstrom-Multiplikatoren von ×1/2, ×1, ×2 sowie ×5 und identifizieren Sie mit der Umschaltung zwischen 0° und 180° Phasenwinkel mühelos die kritischste Ansprechzeit. Für eine exakte Fehlerdiagnose unterstützt der UT595 zudem den Rampentest zur Ermittlung des tatsächlichen Auslösestroms sowie praktische Countdown-Funktionen.

Netz-, Schleifenimpedanz und Kurzschlussströme zuverlässig analysieren

Für den sicheren Schutz vor Überlast und Kurzschluss ist die Messung der Schleifen- und Netzinnenimpedanz unverzichtbar. Der UT595 ermittelt Messwerte im Bereich von 0.01Ω bis 2000Ω mit einem kräftigen Prüfstrom von 20A. Die integrierte Non-Trip-Funktion mit reduziertem Prüfstrom (15mA) erlaubt die Messung der Schleifenimpedanz in stromführenden Stromkreisen, ohne dass der vorgeschaltete FI-Schutzschalter ungewollt auslöst. Automatisch berechnet das System dabei den zu erwartenden Kurzschlussstrom (PFC/PSC) bis zu 26kA, sodass Sie Schutzorgane wie Leitungsschutzschalter direkt vor Ort auf ihr Abschaltvermögen hin bewerten können.

Isolationswiderstand und Schutzleiter-Durchgangsprüfung

Vermeiden Sie gefährliche Kriechströme und Brandschäden: Die integrierte Isolationsmessung erlaubt flexible Gleichspannungen von 250V, 500V bis hin zu 1000V DC mit einem Messbereich bis 1000MΩ. Für den Nachweis eines durchgängigen Schutzleitersystems bietet der Tester eine niederohmige Durchgangsprüfung von 0.00Ω bis 199Ω, die im Bereich bis 2Ω mit einem Prüfstrom von mehr als 200mA erfolgt. Die praktische Lock-Test-Funktion sorgt dafür, dass auch zeitintensive Dauermessungen ohne permanentes Drücken der Auslösetaste reibungslos von der Hand gehen.

Sichere Drehfeldrichtungsprüfung und einfache Bedienung

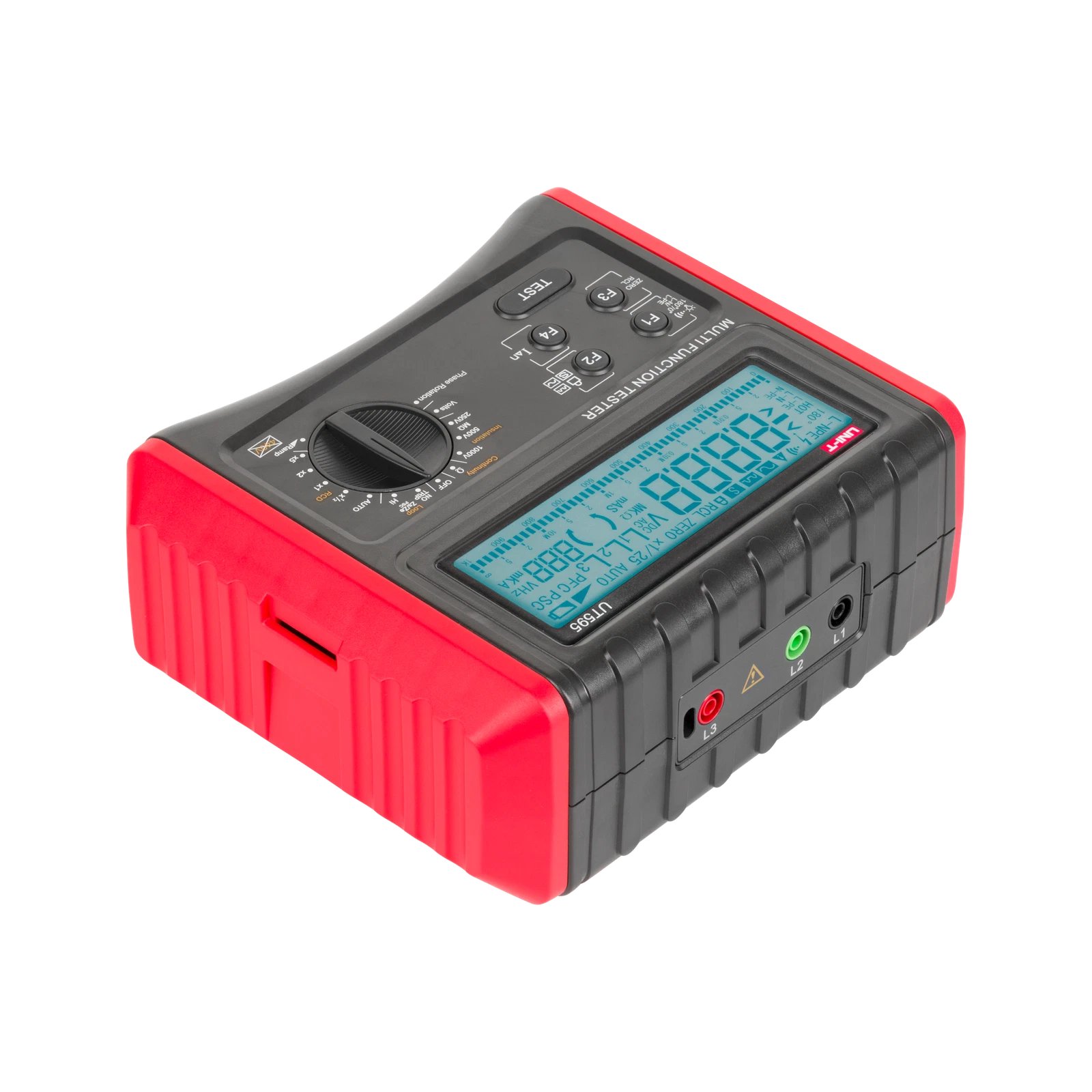

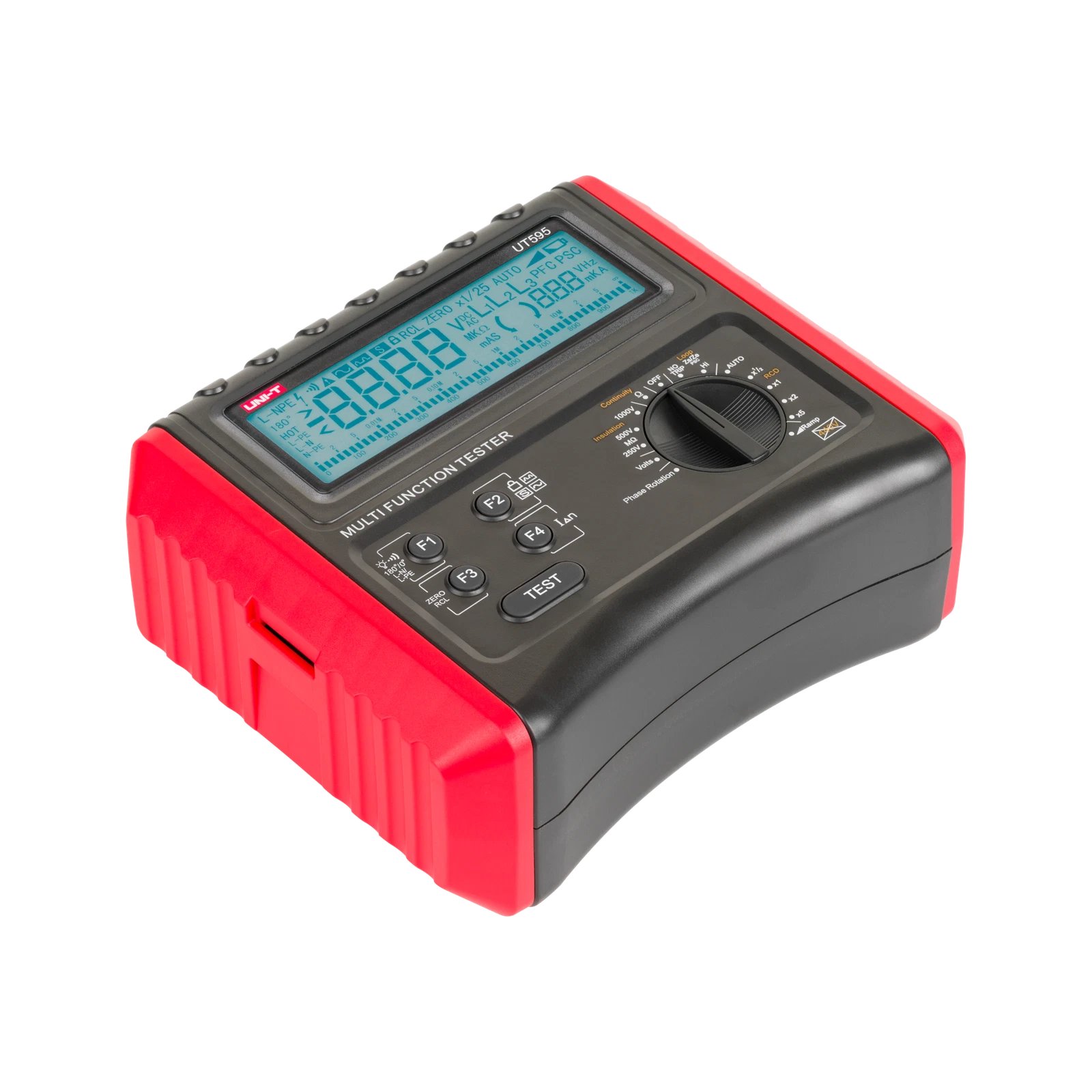

Der UT595 ist mit einer Echtzeit-Statusanzeige für Verdrahtungsanschlüsse ausgestattet, die Fehler sofort visualisiert. Bei Drehstromnetzen zwischen 100V und 440V identifiziert die integrierte Drehfeldprüfung im Handumdrehen Rechts- und Linksdrehfelder (L1-L2-L3 / L1-L3-L2) sowie Phasenausfälle. Das übersichtliche 9999-Count-Display mit zuschaltbarer weißer Hintergrundbeleuchtung und Analogbalken garantiert erstklassige Lesbarkeit selbst bei schwachem Licht im Verteilerkasten. Eine interne Datenspeicherung auf Tastendruck rundet das professionelle Leistungspaket ab.
