UNI-T UT673PV+ Solar MPPT Messgerät bis 2200W mit Bluetooth
69,74 €
Sofort verfügbar, Lieferzeit: 1-3 Tage
| Produktnummer: | 202740 |
|---|---|
| Herstellernummer: | UT673PV+ |
| EAN | 6935750567371 |
Sind Sie Händler, benötigen eine große Menge oder haben ein Preis-Target?
Beantragen Sie einen Händler / Großkundenaccount, um Zugriff auf unsere Großhandelskonditionen zu erhalten. Sie können auch jederzeit unser Verkaufsteam via info@schwick.de oder +49 2191 598 280 kontaktieren
Produktinformationen "UNI-T UT673PV+ Solar MPPT Messgerät bis 2200W mit Bluetooth"
Produkt-Features im Überblick
- Präzise MPPT-Leistungsmessung (Pmax) von 5 W bis 2200 W
- Gleichzeitige Erfassung von Vmp, Imp, Voc und Isc bis 150 V und 20 A
- Großes, übersichtliches LCD-Display (52 x 66 mm) mit Mehrfachanzeige
- Integrierte Bluetooth-Konnektivität zur Nutzung mit der App 'UNI-T Smart Measure'
- Direkter Datenexport als PDF, XLS, CSV und JPEG sowie Echtzeit-Diagramme
- Umfassende Schutzfunktionen: Verpolungs-, Überspannungs-, Überstrom-, Übertemperatur- und Überleistungsschutz
- Direkter Anschluss über integrierte MC4-Solarpanel-Steckverbinder
- Kompaktes, leichtes Design für komfortablen mobilen Einsatz vor Ort
- Integrierte Datenspeicher- und Data-Hold-Funktion

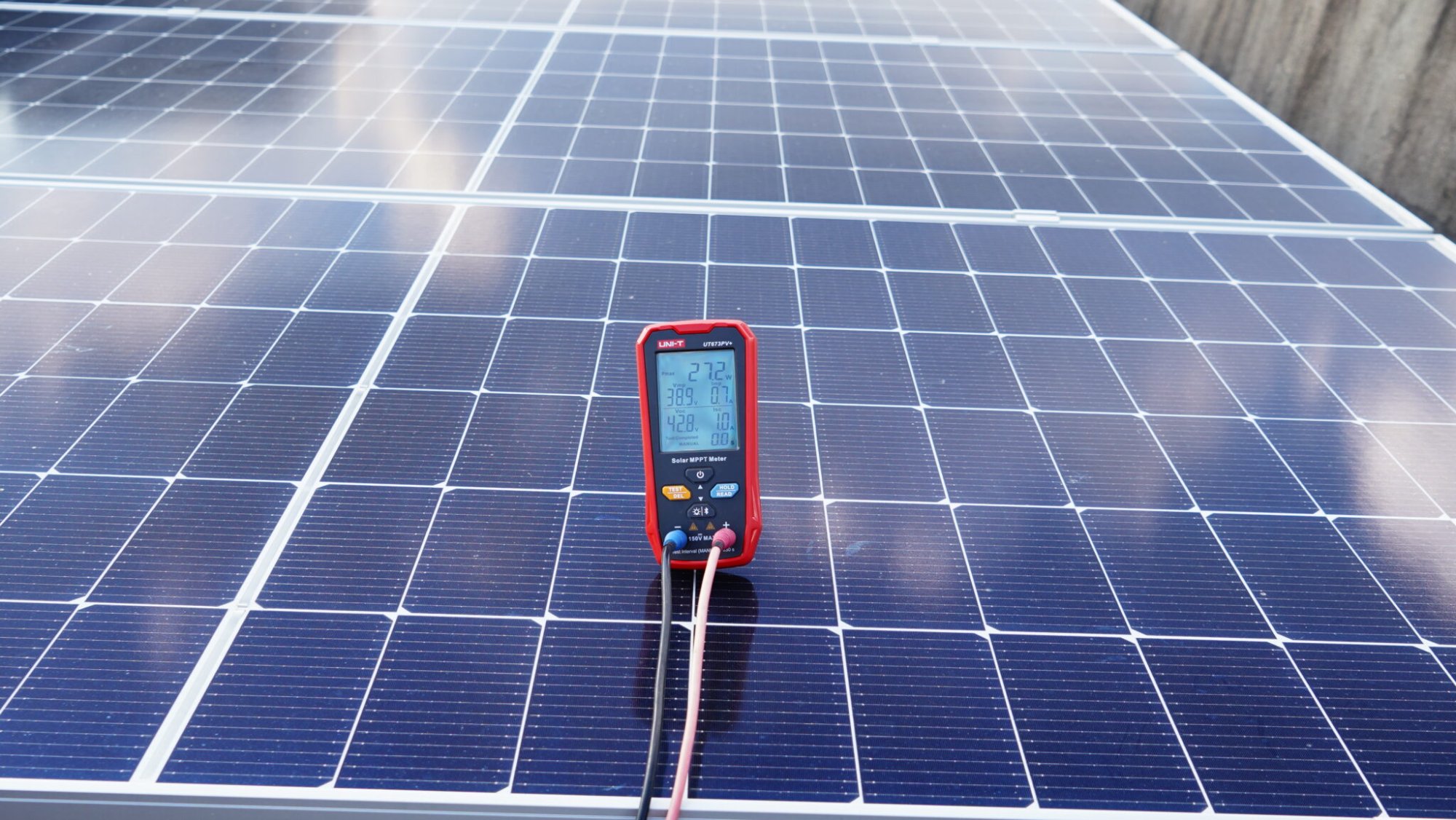

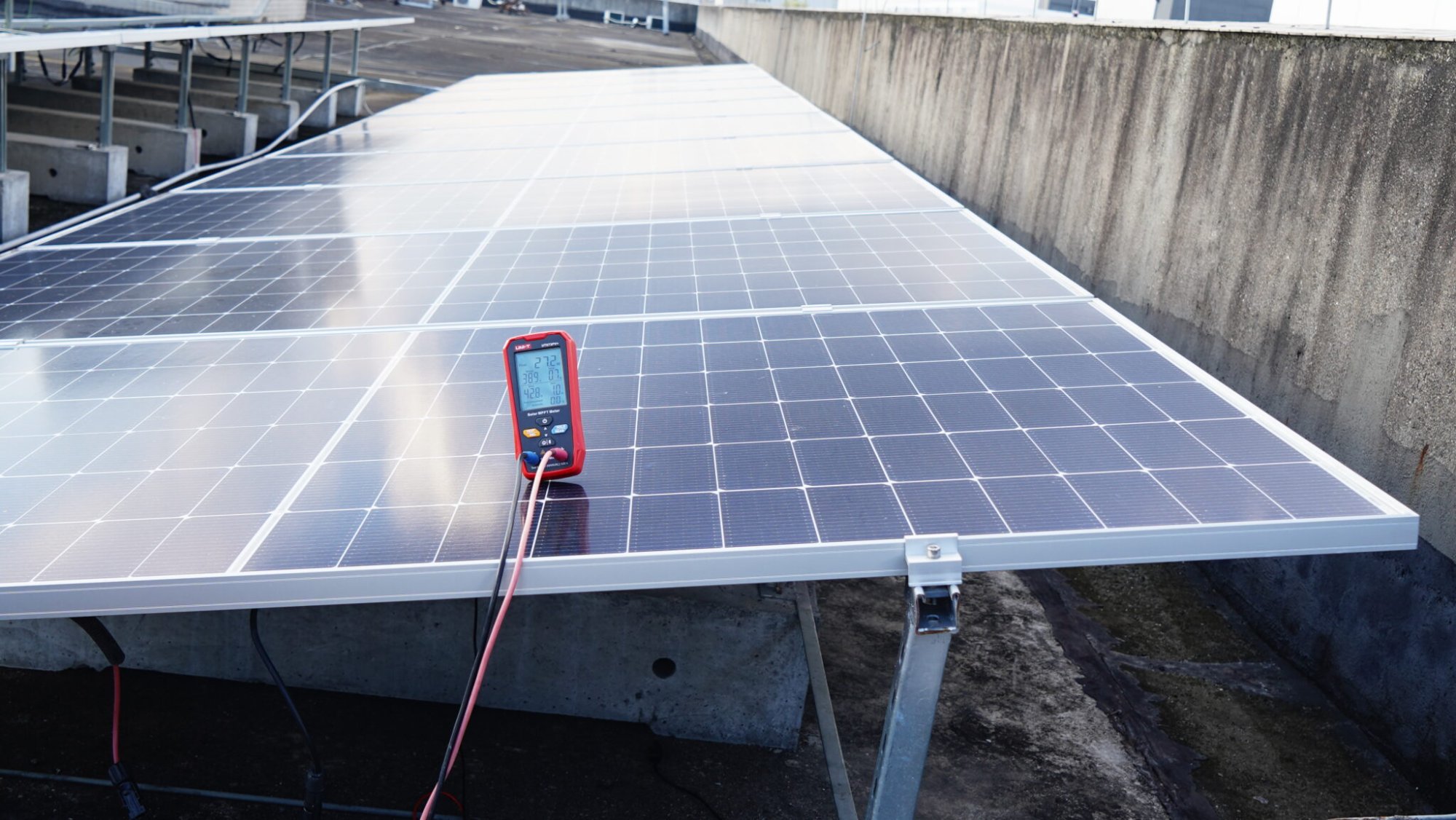

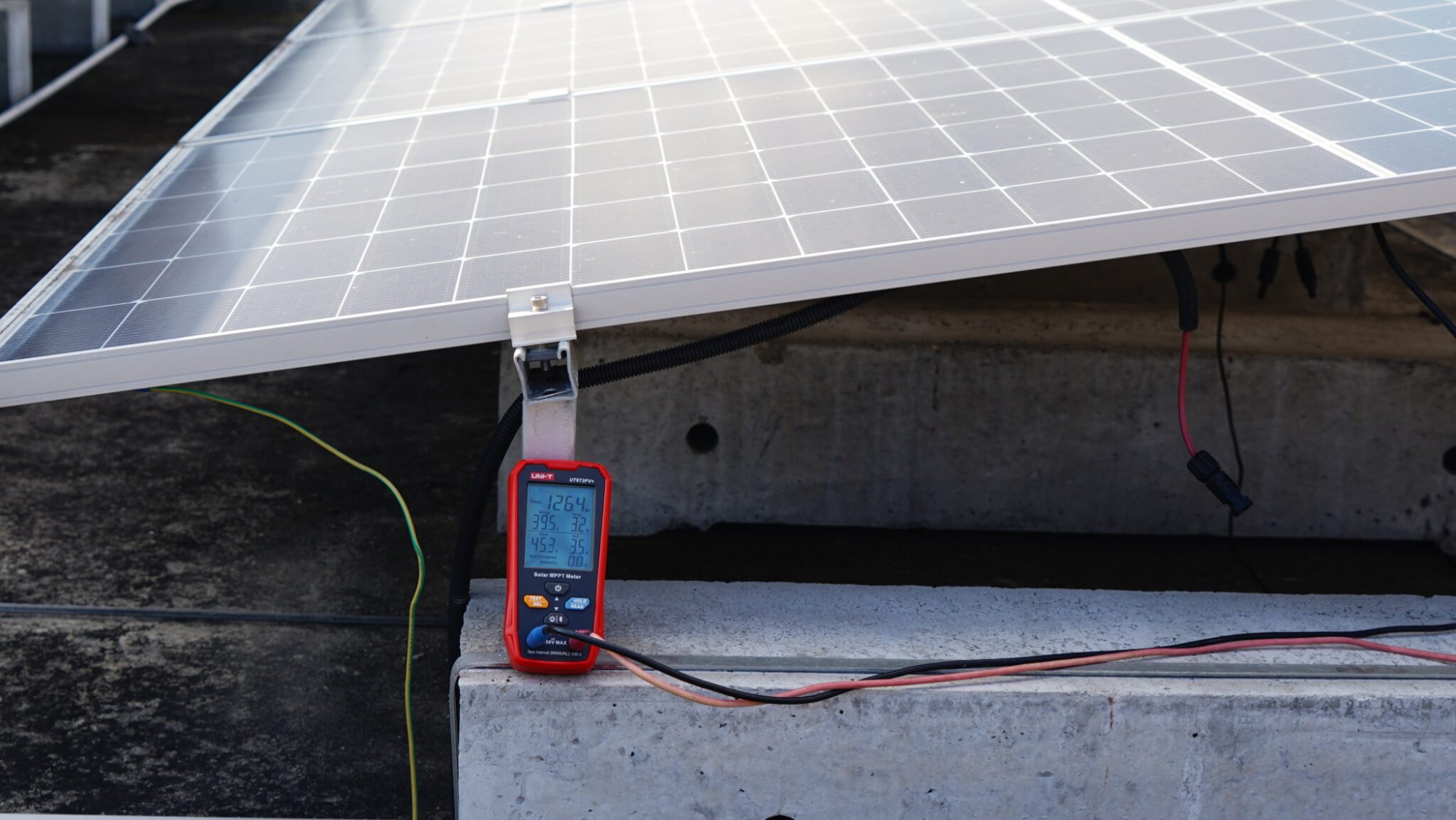

Zuverlässige Photovoltaik-Diagnose direkt an der Solarzelle
Die regelmäßige Kontrolle und Fehlersuche an Photovoltaikanlagen erfordert präzise Messtechnik, die den harten Bedingungen auf Dächern und Freiflächen standhält. Mit dem UNI-T UT673PV+ Solar-MPPT-Messgerät erhalten Installateure, Servicetechniker sowie ambitionierte PV-Betreiber ein leistungsfähiges Instrument zur Hand, um Auffälligkeiten an Solarmodulen schnell und verlässlich aufzudecken. Das Gerät ermittelt vollautomatisch oder im manuellen Modus den Punkt der maximalen Leistungsabgabe (Maximum Power Point, MPPT) und liefert Ihnen innerhalb von Sekunden alle entscheidenden Kennwerte Ihres Moduls.
Vollständige Modulprüfung ohne Umwege

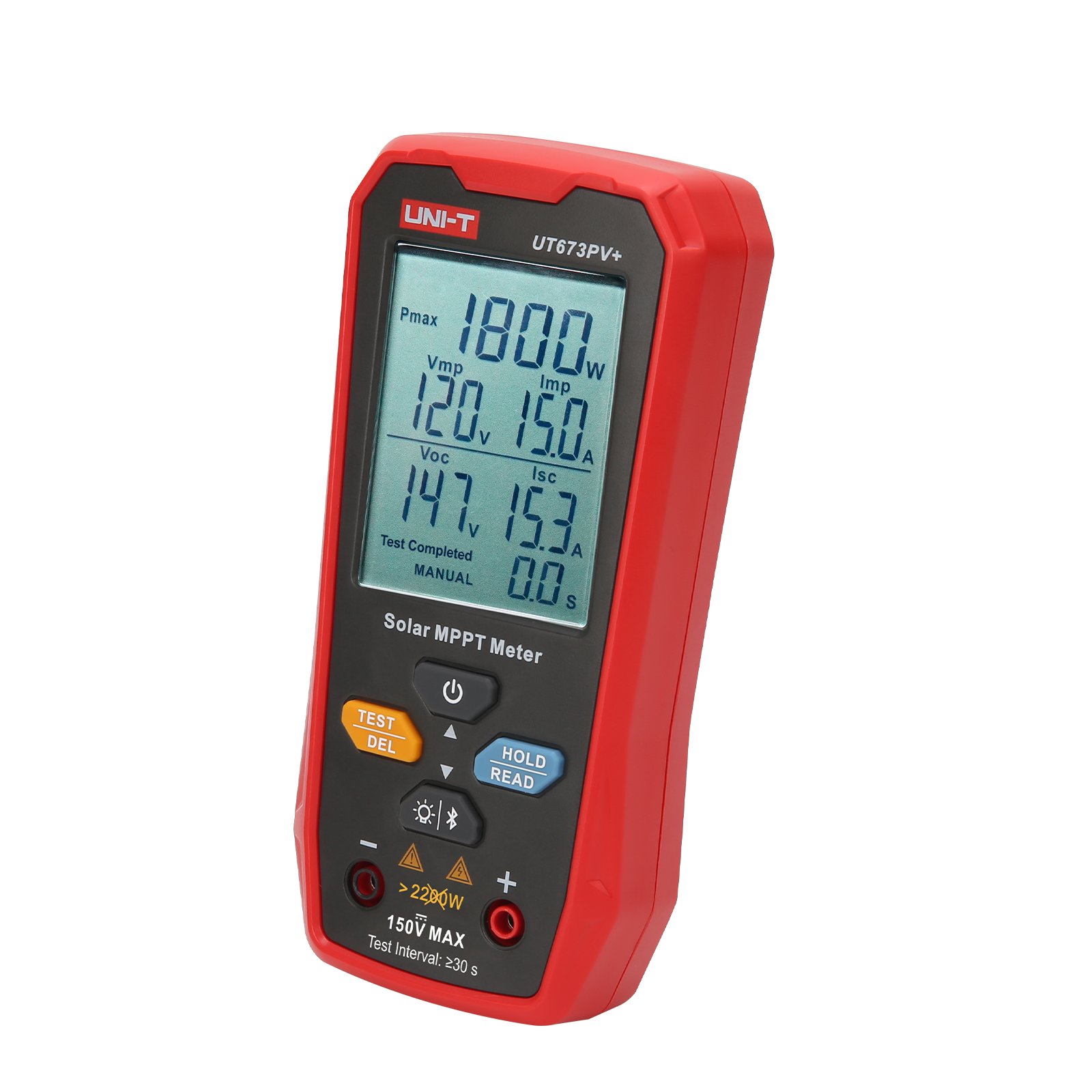

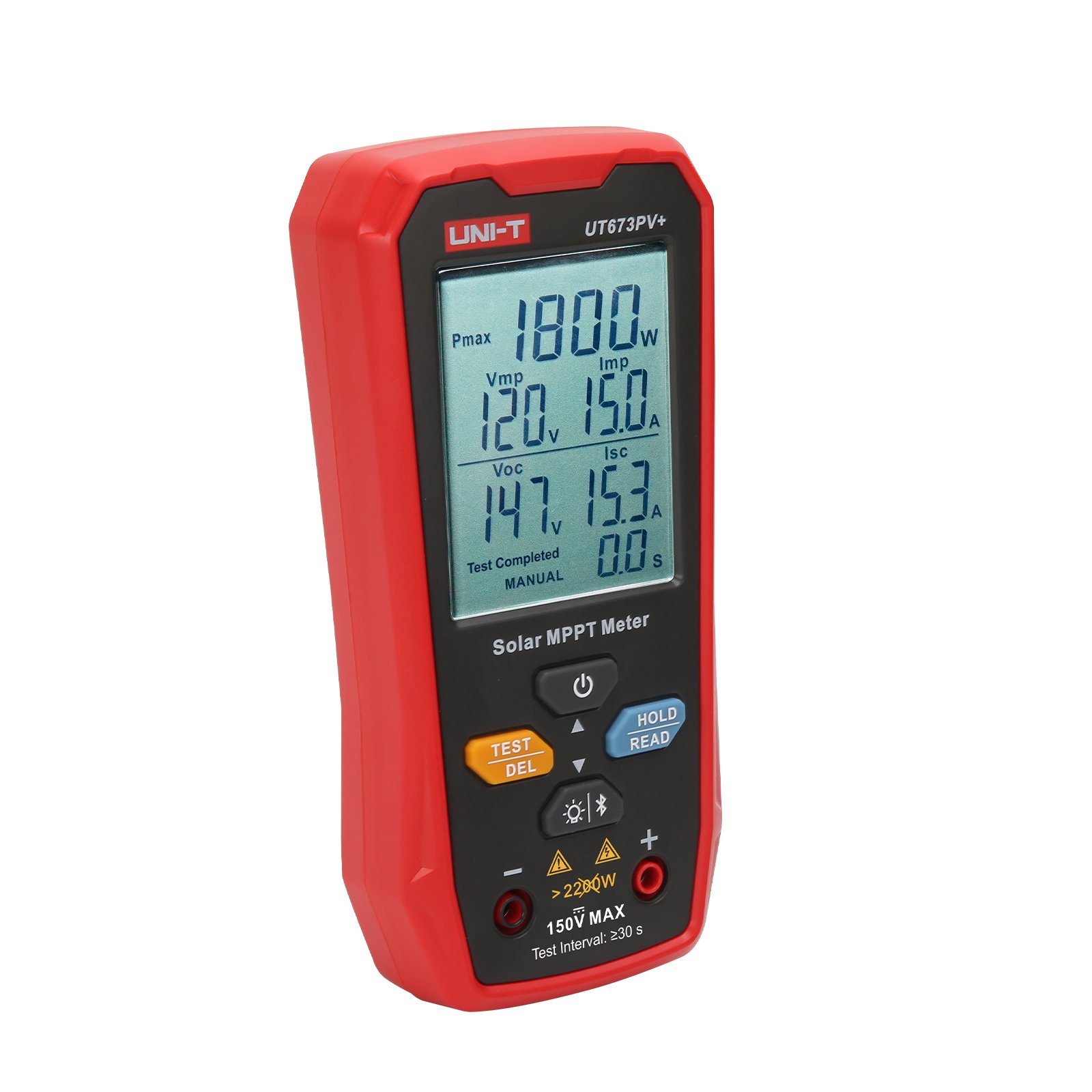

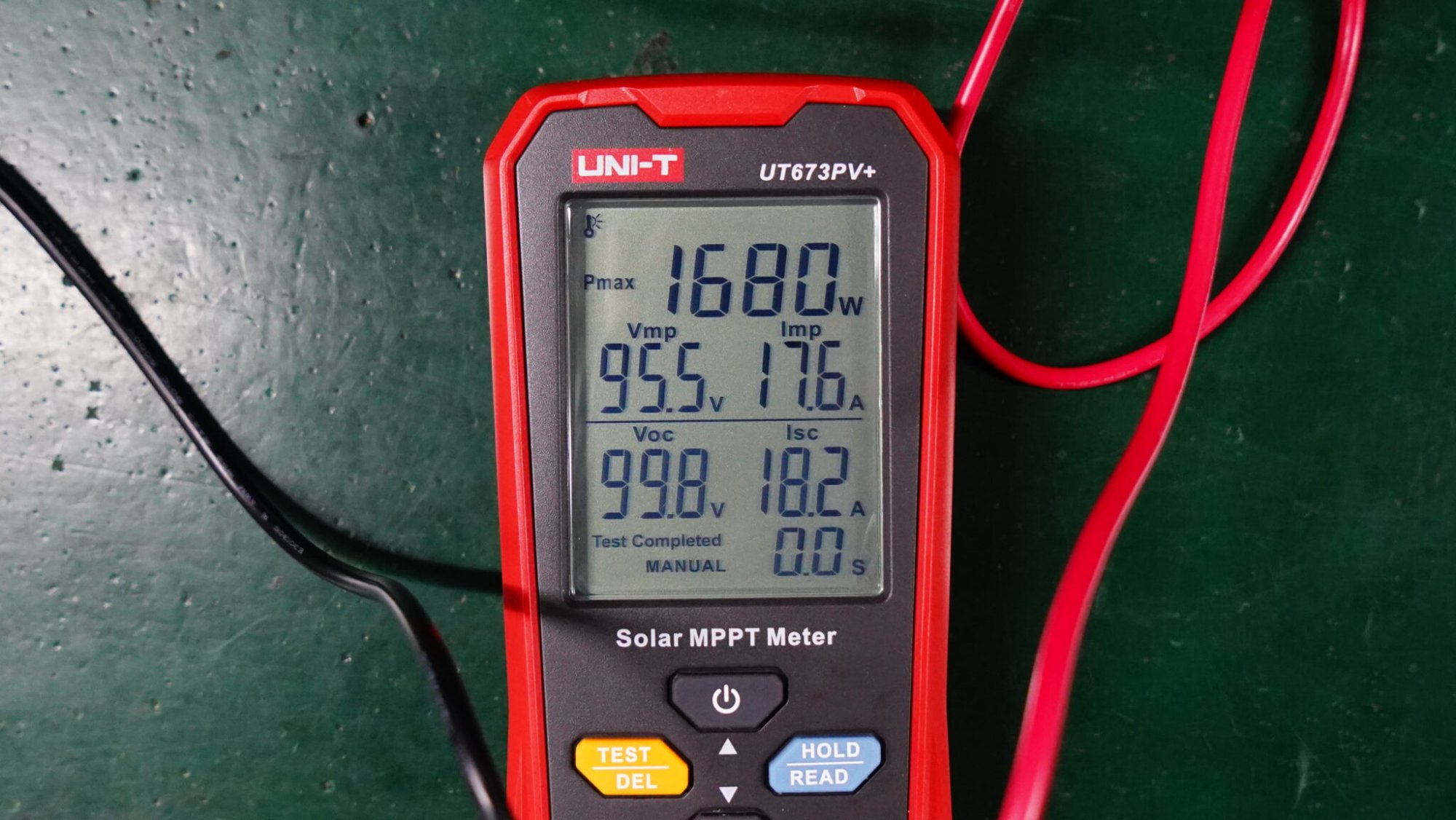

Schließen Sie das UT673PV+ dank der festen MC4-Steckverbinder unmittelbar an das jeweilige Solarmodul an. Zeitraubende Adaptierungen entfallen komplett. Auf dem 52 x 66 mm großen LCD-Display behalten Sie alle relevanten Parameter gleichzeitig im Blick: maximale Leistung (Pmax), Spitzenspannung (Vmp), Spitzenstrom (Imp), Leerlaufspannung (Voc) und Kurzschlussstrom (Isc). So erkennen Sie Verschattungsprobleme, Zelldefekte oder Leistungsverluste auf einen Blick.
Moderne Vernetzung und Dokumentation via Bluetooth-App
Dokumentieren Sie Ihre Prüfungen professionell und ohne Mehraufwand. Das UT673PV+ überträgt alle Messwerte drahtlos an die Smartphone-App 'UNI-T Smart Measure'. Erstellen Sie im Handumdrehen aussagekräftige Prüfberichte, betrachten Sie Echtzeit-Kennlinien und exportieren Sie Ihre Prüfprotokolle in gängigen Formaten wie PDF, XLS, CSV oder JPEG. Für Routineprüfungen ohne Mobilgerät stehen Ihnen interne Datenspeicher sowie eine praktische Data-Hold-Funktion zur Verfügung.
Sicherheit und Langlebigkeit bei jedem Einsatz

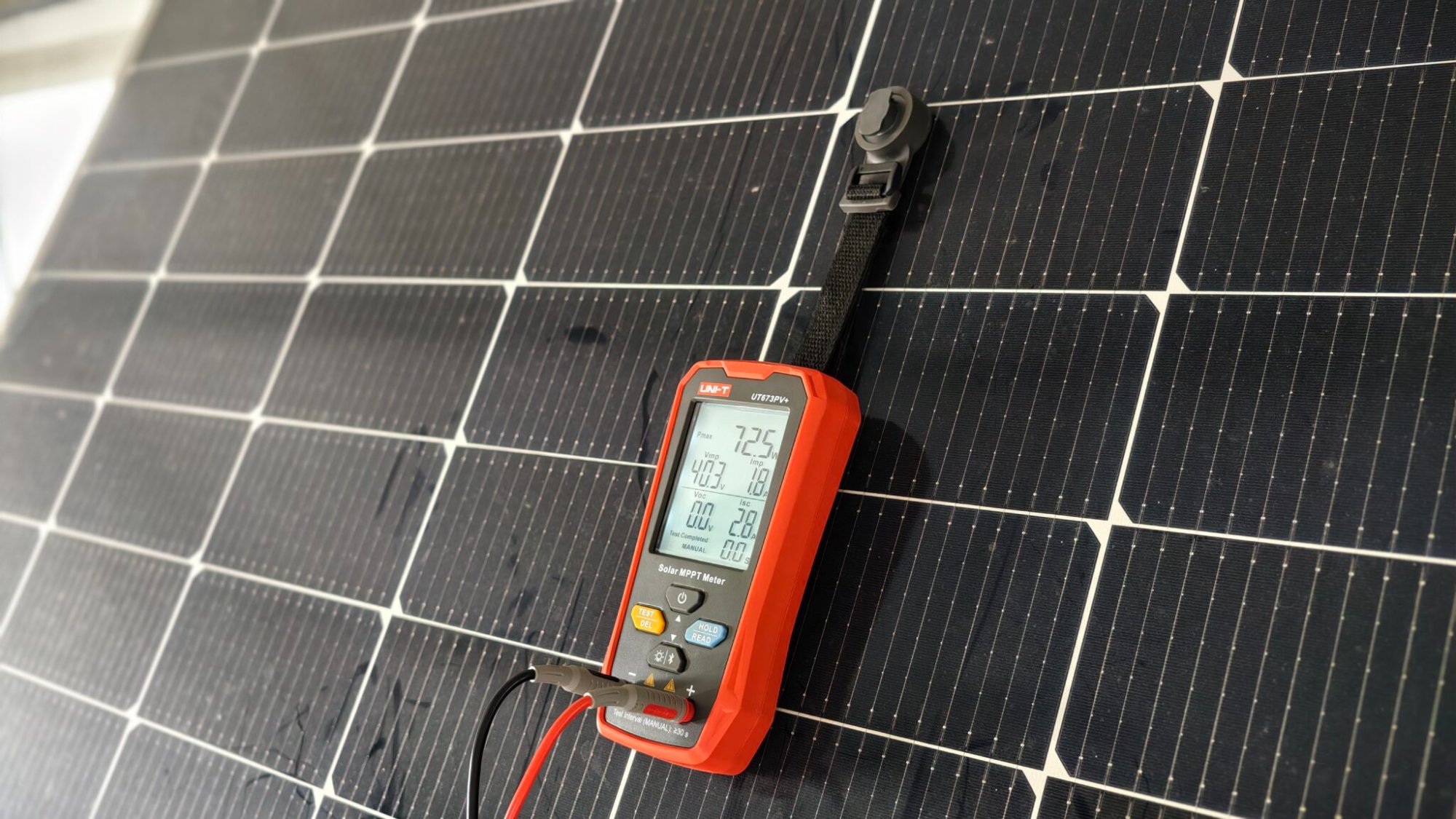

Beim Prüfen elektrischer Anlagen steht die Betriebssicherheit an erster Stelle. Das robuste Gehäuse im markanten rot-schwarzen Design schützt die Elektronik im täglichen Feldeinsatz. Integrierte Schutzschaltungen bewahren das Messgerät zuverlässig vor typischen Bedienfehlern und Lastspitzen: Neben dem Verpolungsschutz verfügt das Gerät über Schutzmechanismen gegen Überspannung, Überstrom, Übertemperatur und Überleistung. Für ermüdungsfreies Arbeiten in anspruchsvollen Messumgebungen lässt sich das UT673PV+ zudem mit einem optionalen Magnet-Trageriemen freihändig befestigen.

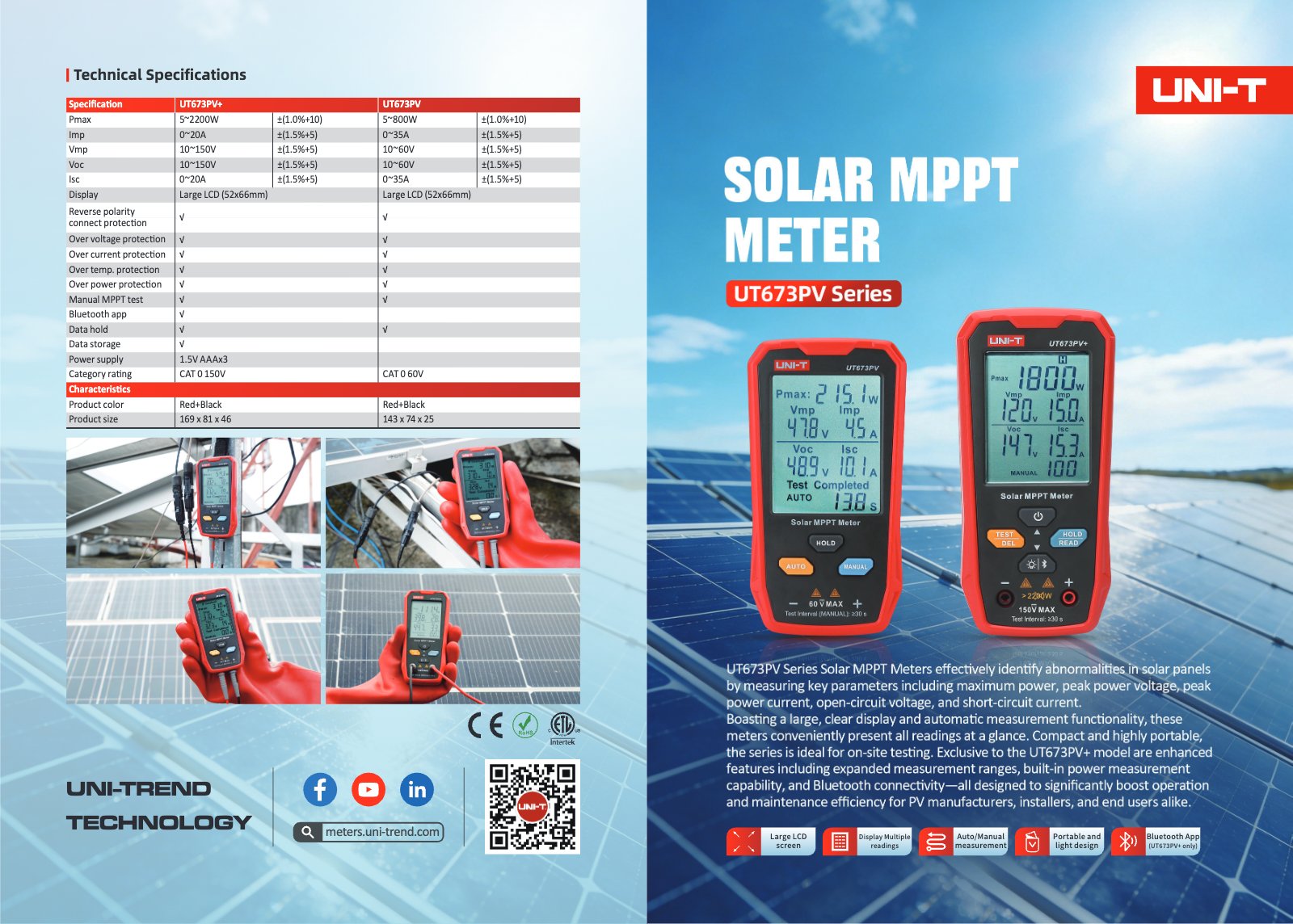

| Parameter | Messbereich | Genauigkeit |
|---|---|---|
| Maximale Leistung (Pmax) | 5 ~ 2200 W | ±(1.0% + 10) |
| Spitzenspannung (Vmp) | 10 ~ 150 V | ±(1.5% + 5) |
| Spitzenstrom (Imp) | 0 ~ 20 A | ±(1.5% + 5) |
| Leerlaufspannung (Voc) | 10 ~ 150 V | ±(1.5% + 5) |
| Kurzschlussstrom (Isc) | 0 ~ 20 A | ±(1.5% + 5) |
| Displaygröße | 52 x 66 mm (Großes LCD) | - |

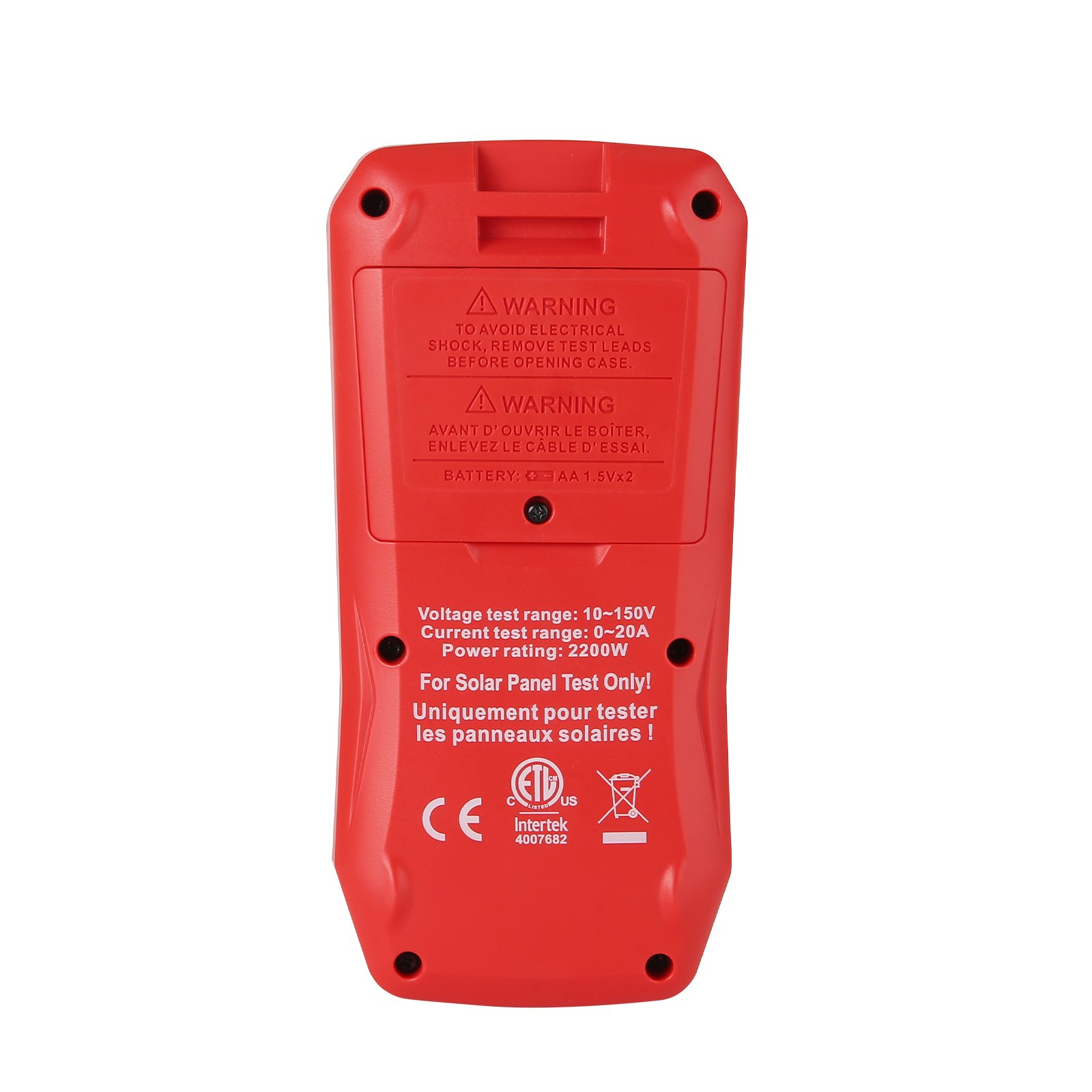

| Spannungsversorgung | 3x 1,5 V AAA Batterien | - |
| Abmessungen | 169 x 81 x 46 mm | - |
| Farbe | Rot / Schwarz | - |
| Schutzfunktionen | Verpolung, Überspannung, Überstrom, Übertemperatur, Überleistung | - |
Häufig gestellte Fragen (FAQ)
Welche Werte ermittelt das UNI-T UT673PV+ genau?
Das Gerät bestimmt automatisch die maximale Leistung (Pmax), die optimale Arbeitsspannung (Vmp), den optimalen Arbeitsstrom (Imp) sowie die Leerlaufspannung (Voc) und den Kurzschlussstrom (Isc) des angeschlossenen Moduls.
Kann das Messgerät Berichte für Kunden erstellen?
Ja, über die mobile Anwendung 'UNI-T Smart Measure' lassen sich via Bluetooth erfasste Daten visualisieren und Prüfberichte bequem in den Dateiformaten PDF, XLS, CSV sowie JPEG exportieren.
Werden zusätzliche Adapter zum Anschließen benötigt?
Nein, das Gerät ist mit standardisierten MC4-Steckverbindern ausgerüstet und ermöglicht so das direkte Anstecken an handelsübliche Photovoltaikmodule.
Welche Batterien benötigt das Gerät für den Betrieb?
Das UT673PV+ wird über drei haushaltsübliche 1,5V Micro-Batterien (Typ AAA) mit Energie versorgt.
Was passiert bei versehentlicher Falschpolung?
Das Messgerät verfügt über einen integrierten Verpolungsschutz, der Beschädigungen der internen Messelektronik bei falschem Anschließen der Leitungen zuverlässig verhindert.
