UNI-T UT685A KIT TDR Kabeltester mit PoE- & Crimp-Test
96,63 €
Sofort verfügbar, Lieferzeit: 1-3 Tage
| Produktnummer: | 202737 |
|---|---|
| Herstellernummer: | UT685A KIT |
| EAN | 6935750568538 |
Sind Sie Händler, benötigen eine große Menge oder haben ein Preis-Target?
Beantragen Sie einen Händler / Großkundenaccount, um Zugriff auf unsere Großhandelskonditionen zu erhalten. Sie können auch jederzeit unser Verkaufsteam via info@schwick.de oder +49 2191 598 280 kontaktieren
Produktinformationen "UNI-T UT685A KIT TDR Kabeltester mit PoE- & Crimp-Test"
Produkt-Features im Überblick
- Präzise TDR-Technologie zur Längenmessung (2,5 m bis 300 m) und Ortung von Kurzschlüssen
- Exklusive 8-Core Crimp-Testfunktion mit ultraschneller Reaktionszeit von ≤ 1 s ab 10 cm Länge
- Umfassende PoE-Analyse (DC 5–60 V) nach IEEE 802.3af, 802.3at und 802.3bt mit LCD-Anzeige
- 1-zu-1 Ader-Zuordnung (Wire Mapping) und Polaritätserkennung an aktiven Leitungen
- Akustische und optische Warnung vor gefährlicher Fremdspannung über 10 V
- Leitungsverfolgung (Wire Tracing) mit digital moduliertem 125-kHz-Signal gegen Signalstörungen
- Ethernet-Port-Statusprüfung inklusive Auto-Negotiation, Vollduplex-/Halbduplex-Erkennung (10/100/1000M)

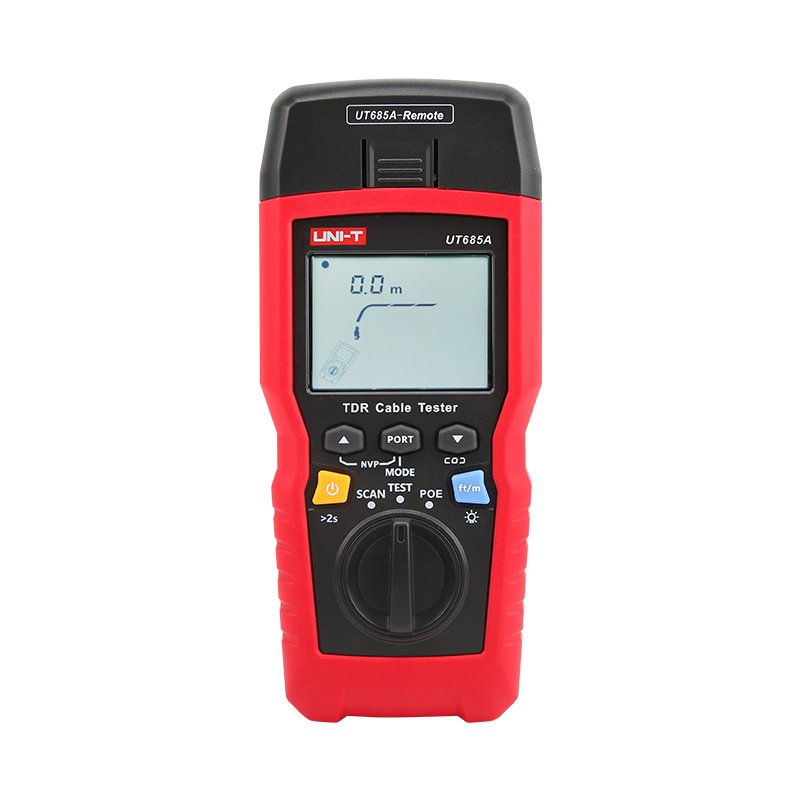

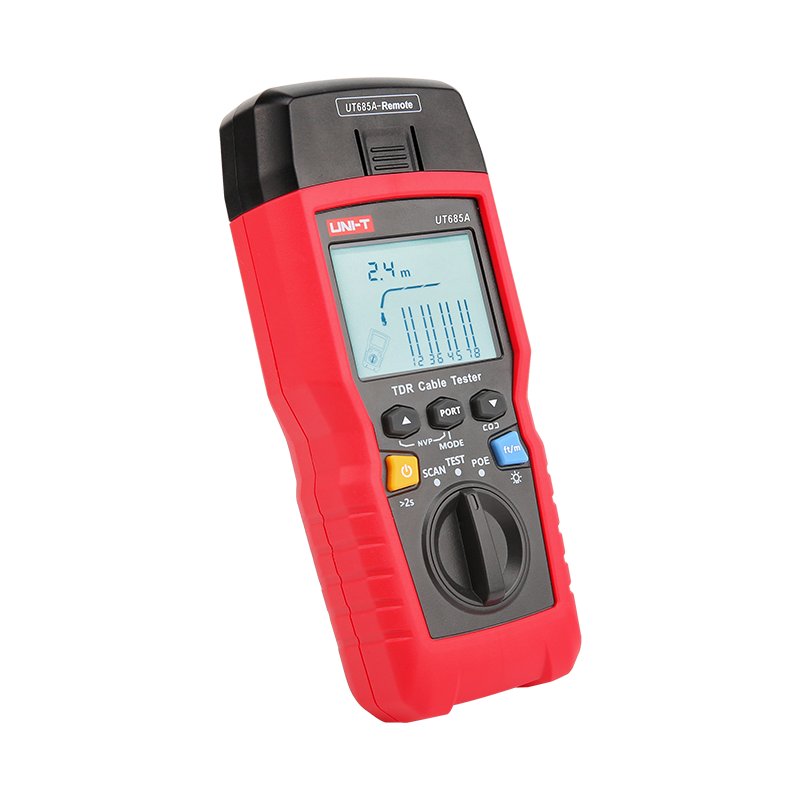

- Übersichtliches digitales 2,8-Zoll-LCD-Display für komfortables Ablesen der Messergebnisse
- Robuste Bauweise: 1 m sturzgetestet und Eingangsschutz bis zu 70 V DC

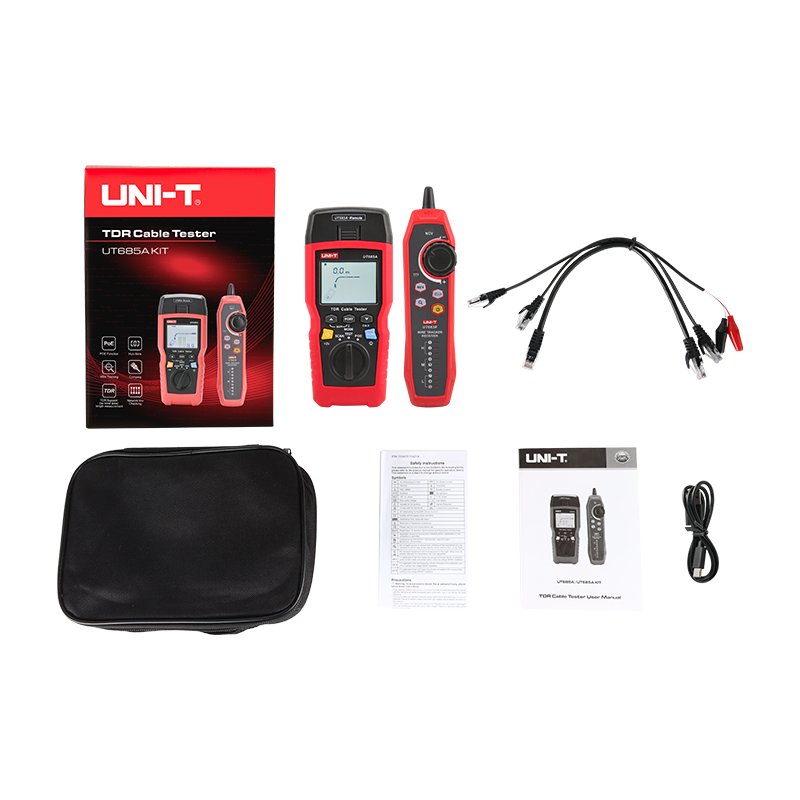

Vielseitige Netzwerkanalyse mit dem UNI-T UT685A KIT

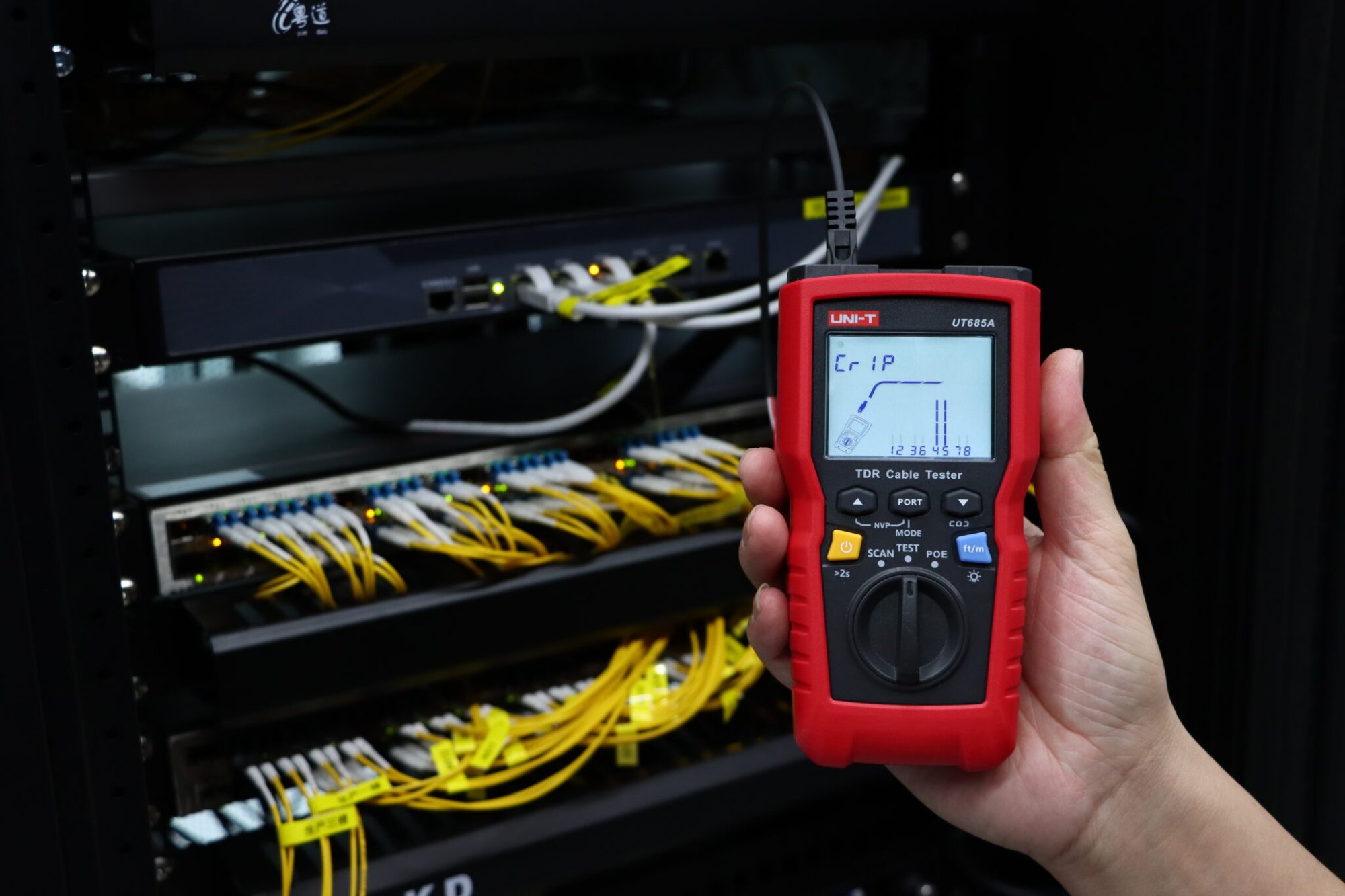

Das UNI-T UT685A KIT ist Ihr unverzichtbarer Begleiter für die professionelle Installation, Wartung und Fehlersuche in modernen Netzwerk- und Telekommunikationsumgebungen. Ganz gleich, ob Sie im Serverschrank arbeiten, strukturierte Gebäudeverkabelungen abnehmen oder sporadisch auftretenden Verbindungsproblemen nachgehen: Dieses multifunktionale TDR-Messgerät vereint Leitungstests, PoE-Validierung und Kabelführung in einem handlichen System. Es unterstützt verlässliche Prüfungen an CAT5- und CAT6-Twisted-Pair-Leitungen sowie ungeschirmten (UTP), foliengeschirmten (FTP) und doppelt geschirmten (SSTP) Kabeln.

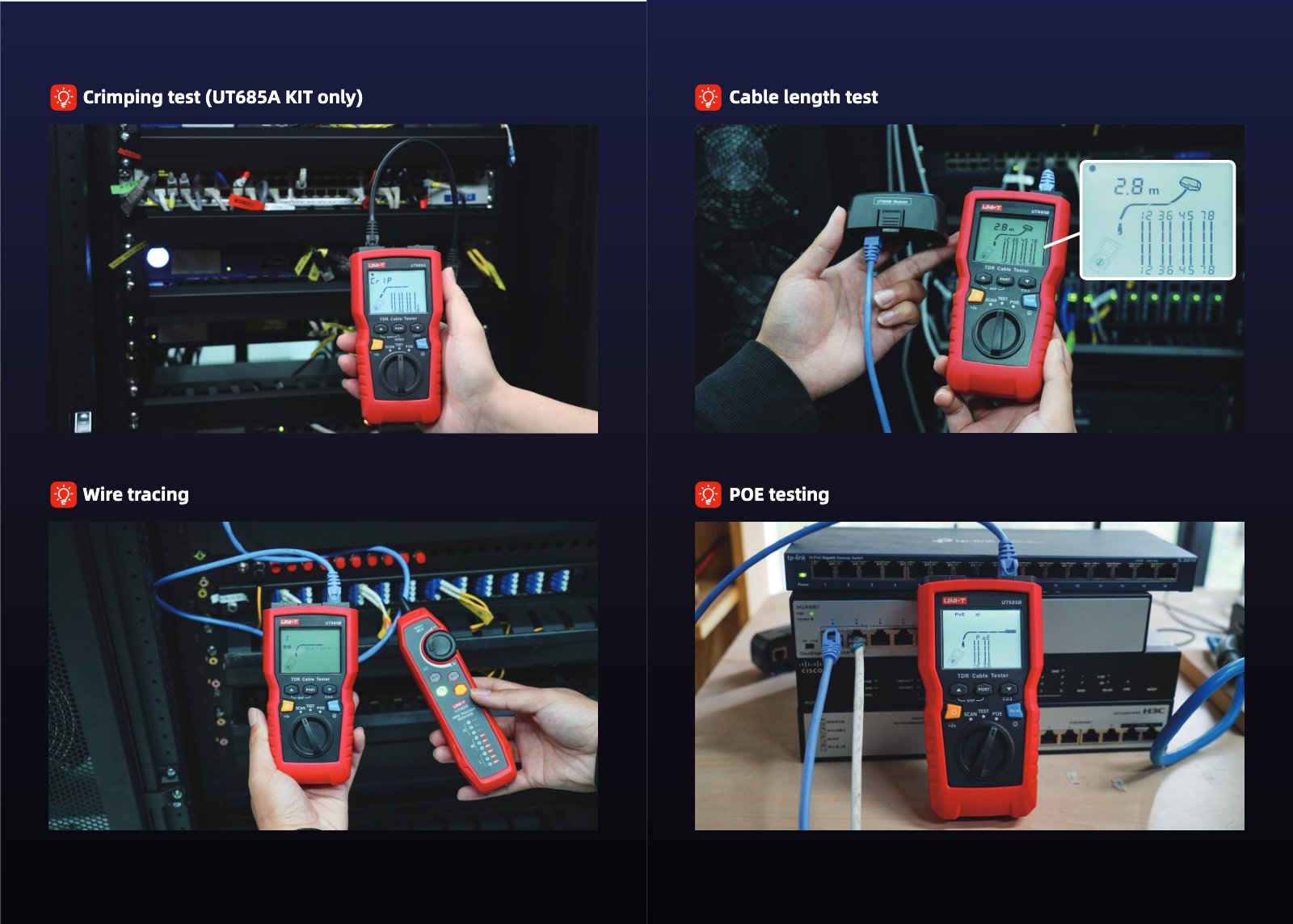

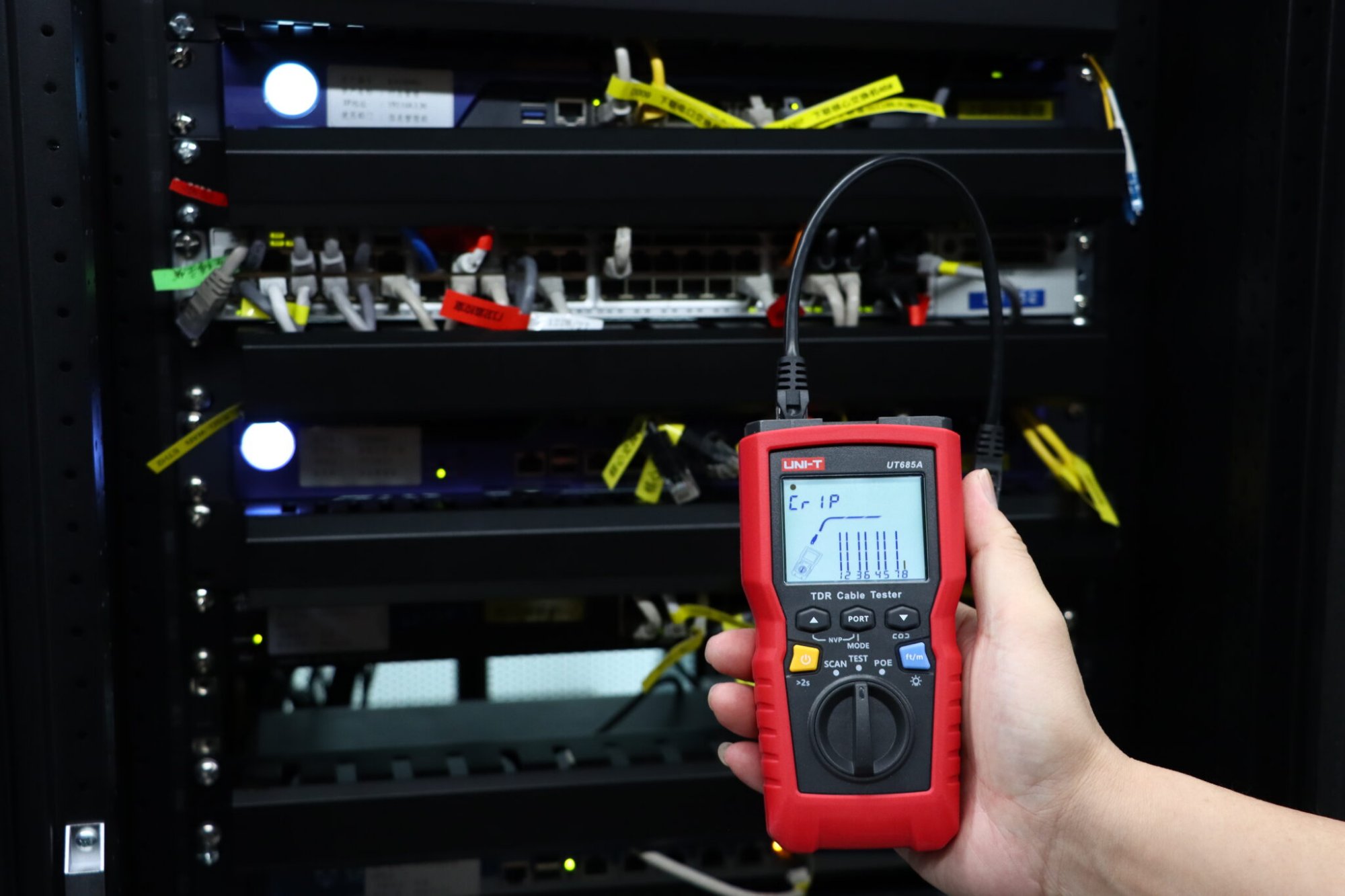

Schnelle Verifikation und exklusiver Crimp-Test

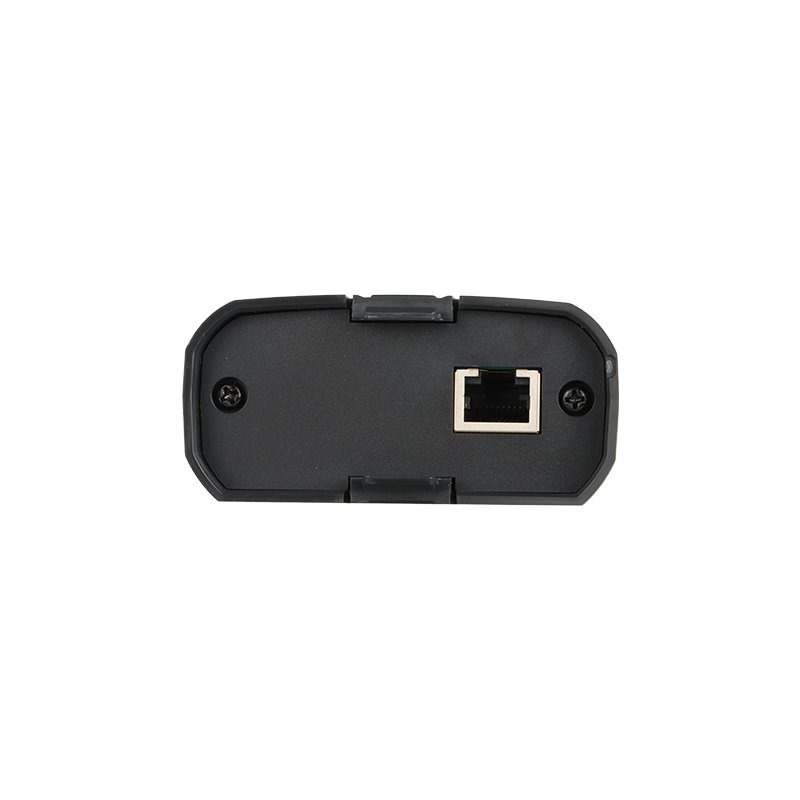

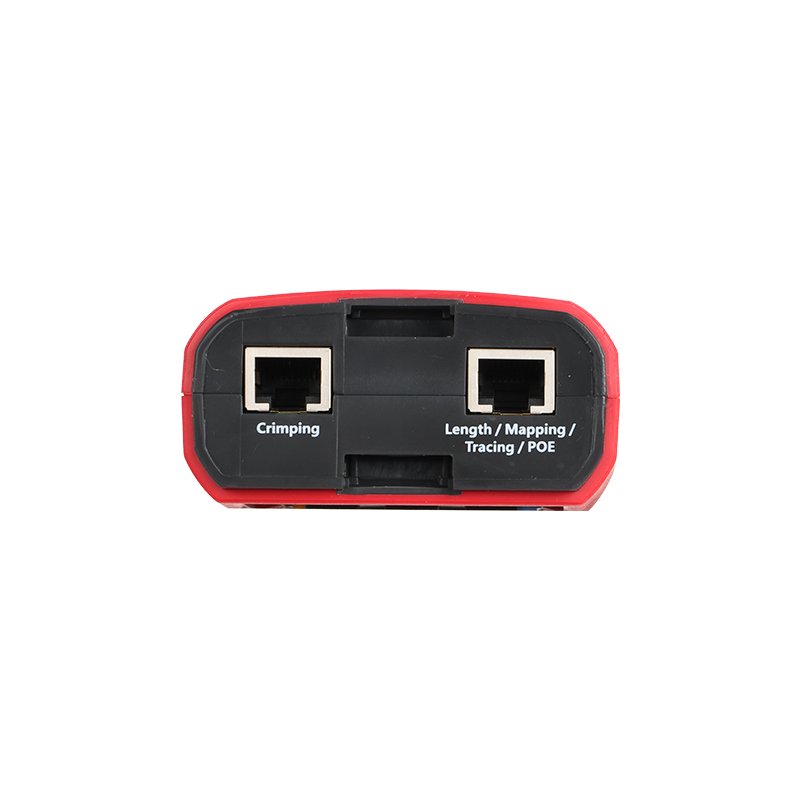

Eine Besonderheit des UT685A KIT ist die integrierte Crimp-Prüfung für 8-adrige Stecker. Innerhalb von weniger als einer Sekunde erkennen Sie ab einer Kabellänge von nur 10 cm, ob Ihre RJ45-Steckverbindungen fehlerfrei aufgelegt sind. Zeitraubende Doppelprüfungen gehören damit der Vergangenheit an. In Verbindung mit dem Wire-Mapping-Empfänger prüfen Sie Leitungswege Ader für Ader auf Durchgang, Unterbrechungen und Fehlbelegungen.
TDR-Längenmessung und Fehlerortung ohne Rätselraten

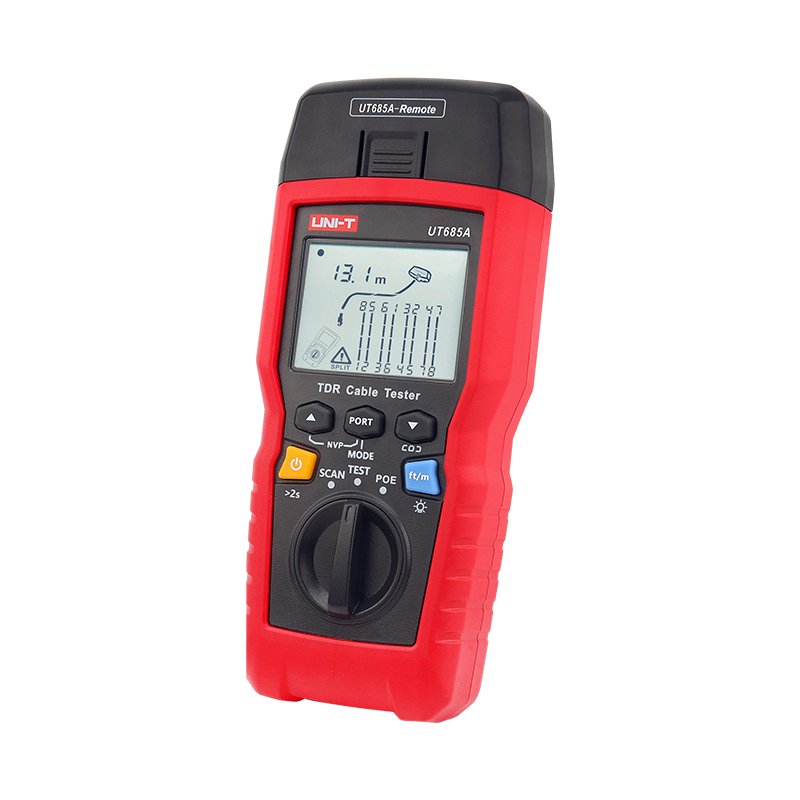

Dank moderner Time-Domain-Reflektometrie (TDR) misst das UT685A KIT offene Leitungslängen im Bereich von 2,5 m bis 300 m zuverlässig und bestimmt den exakten Abstand zu einer Kurzschlussstelle. Statt Wände oder Kabelkanäle auf Verdacht zu öffnen, lokalisieren Sie Kabelbrüche und Schirmungsfehler zentimetergenau und sparen wertvolle Arbeitszeit.
PoE-Prüfung und Switch-Port-Diagnose
Versorgen Sie IP-Kameras, Access Points oder VoIP-Telefone sicher mit Strom: Das Prüfgerät analysiert Power-over-Ethernet-Speisungen im Bereich von 5 bis 60 V DC und schlüsselt die Standards IEEE 802.3af, 802.3at sowie den leistungsstarken Standard 802.3bt direkt auf dem Display auf. Für die aktive Netzwerkdiagnose prüft das Gerät den Ethernet-Port-Status, unterstützt Switch-Geschwindigkeiten von 10M, 100M und 1000M und erkennt Duplex-Modi sowie Auto-Negotiation automatisch.

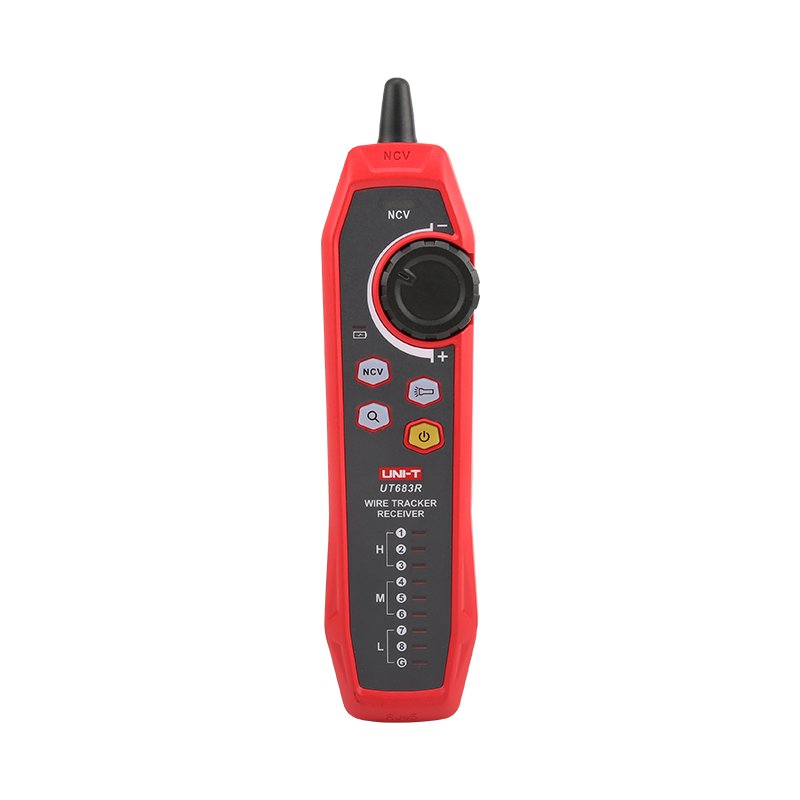

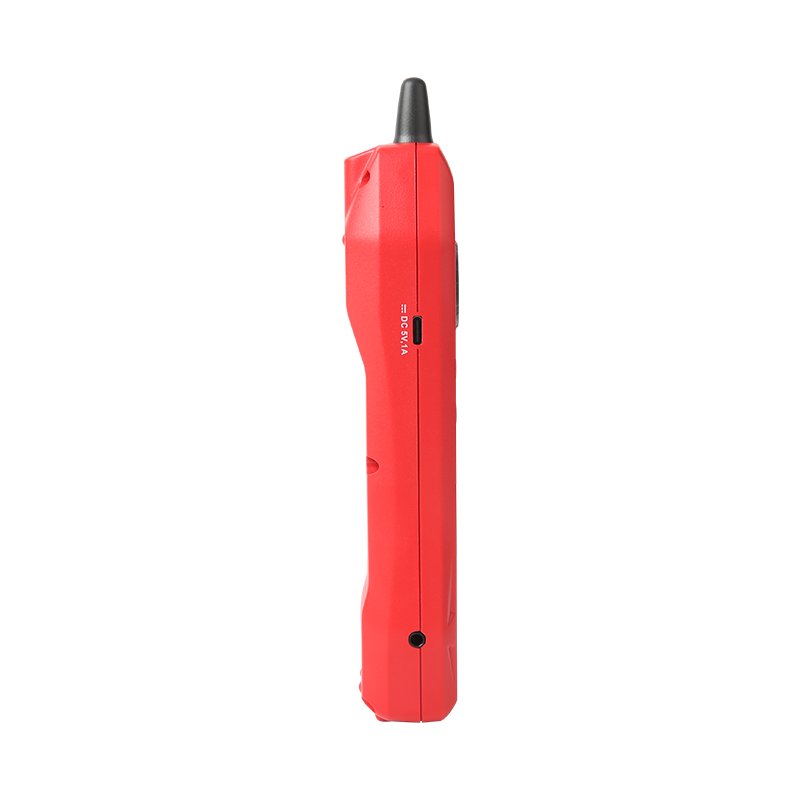

Störungsfreie Leitungsverfolgung und höchste Sicherheit
Überfüllte Kabelbündel stellen dank des 125-kHz digital modulierten Prüftons kein Hindernis dar. Der Anti-Interferenz-Modus blendet Fremdsignale wirksam aus und ermöglicht das Auffinden von Leitungen über Distanzen von bis zu 1000 m (RJ45) bzw. 3000 m (RJ11). Dabei steht Ihre Sicherheit an erster Stelle: Das Gerät verfügt über einen Eingangsschutz bis 70 V DC, warnt zuverlässig vor gefährlichen Spannungen ab 10 V und ist uneingeschränkt sicher im Betrieb nach geltenden europäischen Standards (CE-Konformität) und RoHS-Richtlinien gefertigt.

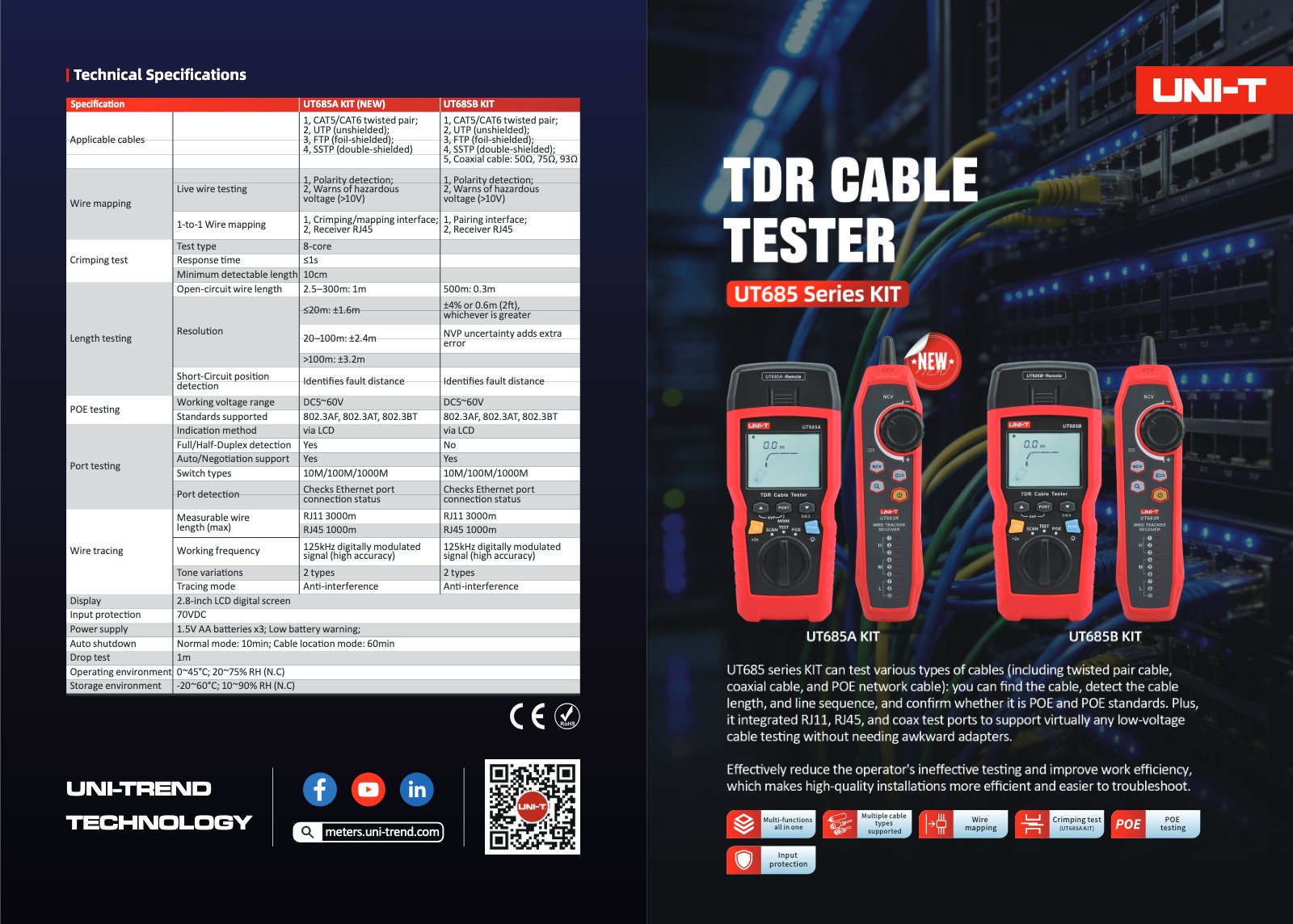

| Parameter | Spezifikation |
|---|---|
| Kompatible Kabeltypen | CAT5, CAT6 (Twisted-Pair), UTP, FTP, SSTP |
| Ader-Zuordnung (Wire Mapping) | 1:1 über Crimp-/Mapping-Interface & RJ45-Empfänger |
| Live-Wire-Test | Polaritätserkennung, Warnung vor gefährlicher Spannung (>10 V) |
| Crimp-Test | 8-core, Ansprechzeit ≤1 s, minimale Länge 10 cm |
| Längenmessbereich (offenes Kabel) | 2,5 m bis 300 m (Auflösung: 1 m) |
| Genauigkeit Längenmessung | ≤20 m: ±1,6 m | 20–100 m: ±2,4 m | >100 m: ±3,2 m |
| Kurzschlussortung | Ermittelt exakte Fehlerdistanz |
| PoE-Prüfbereich | DC 5 V bis 60 V (IEEE 802.3af / 802.3at / 802.3bt) |
| Port-Erkennung | 10M / 100M / 1000M, Full/Half-Duplex, Auto-Negotiation |
| Leitungsverfolgung (Reichweite) | Bis zu 1000 m (RJ45), bis zu 3000 m (RJ11) |
| Tonfrequenz Leitungsverfolgung | 125 kHz digital moduliert (Anti-Interferenz, 2 Tonvarianten) |
| Display | 2,8 Zoll LCD-Digitalanzeige |
| Eingangsschutz | 70 V DC |
| Falltest | 1 m |

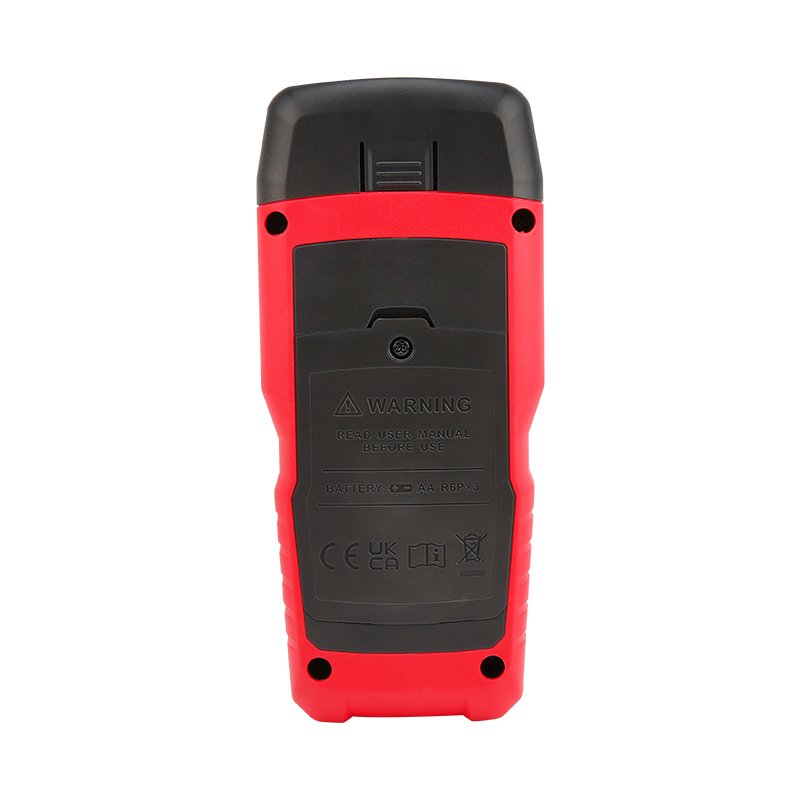

| Spannungsversorgung | 3x 1,5 V AA Batterien (Batteriestandsanzeige vorhanden) |
| Automatische Abschaltung | Normalmodus: 10 min | Kabelsuchmodus: 60 min |
| Zertifizierungen | CE, RoHS |
Häufig gestellte Fragen (FAQ)
Welche Vorteile bietet der integrierte Crimp-Test des UT685A KIT?
Der Crimp-Test ermöglicht es Ihnen, frisch konfektionierte RJ45-Stecker direkt am Prüfgerät innerhalb einer Sekunde auf korrekte Aderkontaktierung zu testen – bereits ab einer Kabellänge von nur 10 Zentimetern.
Kann das Gerät auch an aktiven Netzwerkanschlüssen verwendet werden?
Ja, das UT685A KIT unterstützt Live-Wire-Tests mit Polaritätserkennung und warnt optisch sowie akustisch vor anliegenden Spannungen über 10 V. Zudem prüft es aktive Ethernet-Ports auf Übertragungsgeschwindigkeit und Duplex-Status.
Welche Power-over-Ethernet-Standards werden erkannt?
Das Messgerät erkennt PoE-Spannungen zwischen DC 5 V und 60 V und identifiziert die Standards IEEE 802.3af, IEEE 802.3at sowie IEEE 802.3bt übersichtlich auf dem 2,8-Zoll-Display.
Bis zu welcher Entfernung funktioniert die Leitungsverfolgung?
Die digitale 125-kHz-Leitungsverfolgung erreicht bei geschirmten und ungeschirmten RJ45-Netzwerkkabeln eine Reichweite von bis zu 1000 Metern und bei RJ11-Telefonleitungen sogar bis zu 3000 Metern.
Erfüllt das Prüfgerät die europäischen Sicherheitsstandards?
Ja, das UNI-T UT685A KIT ist CE-zertifiziert, RoHS-konform und mit einem Schutz vor Überspannungen bis 70 V DC ausgestattet, um einen sicheren Einsatz im professionellen Alltag zu gewährleisten.
