UNI-T UT71C Digital-Multimeter | 100kHz True RMS, 40000 Counts, USB & Datenlogger
| Produktnummer: | 202732 |
|---|---|
| Herstellernummer: | UT71C |
| EAN | 6935750571033 |
Sind Sie Händler, benötigen eine große Menge oder haben ein Preis-Target?
Beantragen Sie einen Händler / Großkundenaccount, um Zugriff auf unsere Großhandelskonditionen zu erhalten. Sie können auch jederzeit unser Verkaufsteam via info@schwick.de oder +49 2191 598 280 kontaktieren
Produkt-Features im Überblick
- Präzisions-Multimeter: Herausragende DC-Grundgenauigkeit von bis zu ±(0.025%+5) für Messungen, auf die Sie sich verlassen können.
- Echteffektivwertmessung (True RMS): Misst präzise bis 100 kHz und ermöglicht die Umschaltung zwischen reiner AC- und AC+DC-Messung.
- Hohe Display-Auflösung: Ein klares, beleuchtetes 40.000-Count-Display, umschaltbar auf 4.000 Counts für schnellere Messungen, zeigt selbst kleinste Abweichungen an.
- Integrierter Datenlogger: Zeichnen Sie bis zu 100 Messwerte direkt im Gerät auf und rufen Sie diese später ab – ideal für Feldmessungen.
- PC-Konnektivität: Über die optische USB-Schnittstelle und die mitgelieferte Software können Sie Messdaten in Echtzeit am PC loggen, speichern und analysieren.
- Vielseitige Messbereiche: Von Mikroampere bis 10 Ampere, von Millivolt bis 1000 Volt, über Widerstand, Kapazität, Frequenz bis 400 MHz und Temperatur.
- Zertifizierte Sicherheit: Erfüllt die Sicherheitsstandards CAT III 1000V und CAT IV 600V und bietet somit maximalen Schutz für den Anwender.
- Durchdachte Funktionen: Features wie Spitzenwerterfassung (Peak Hold), Relativwertmessung, Diodentest und ein schneller Durchgangsprüfer runden das Paket ab.
Präzision und Vielseitigkeit für anspruchsvolle Aufgaben
Das intelligente Herzstück Ihrer Werkstatt

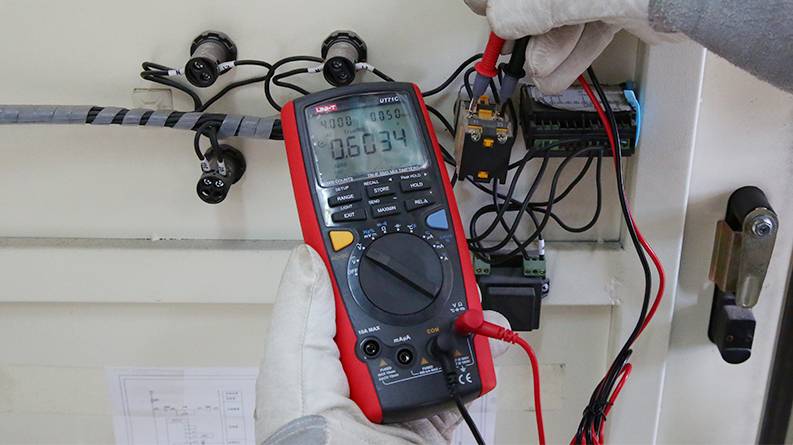

Das UNI-T UT71C ist mehr als nur ein Multimeter – es ist ein intelligentes Messinstrument, das entwickelt wurde, um komplexe Probleme in der Elektronik, der Fabrikautomation und der Elektrotechnik schnell und zuverlässig zu lösen. Mit seiner beeindruckenden Grundgenauigkeit und der Echteffektivwertmessung (True RMS) bis 100 kHz liefert es auch bei verzerrten Signalen stets präzise und wiederholbare Ergebnisse. Egal, ob Sie an empfindlichen Schaltungen arbeiten oder Fehler in industriellen Anlagen suchen, das UT71C ist der verlässliche Partner an Ihrer Seite.
Sicherheit und Konformität an erster Stelle
Ihre Sicherheit ist nicht verhandelbar. Deshalb wurde das UT71C nach den strengsten internationalen Standards entwickelt und zertifiziert. Es erfüllt die Überspannungskategorien CAT III 1000V und CAT IV 600V. Sie können sich darauf verlassen, dass dieses Produkt sicher ist und allen relevanten EU-Normen entspricht, was durch die CE-Kennzeichnung bestätigt wird. Arbeiten Sie mit dem guten Gefühl, ein geprüftes und konformes Messgerät in den Händen zu halten.
Vom Messwert zur Analyse: Nahtloses Datenlogging
Dokumentation und Analyse von Messdaten waren noch nie so einfach. Nutzen Sie den internen Speicher für bis zu 100 Messwerte, um Daten im Feld ohne Laptop zu erfassen. Zurück im Büro, schließen Sie das UT71C einfach über das mitgelieferte USB-Interfacekabel an Ihren PC an. Die leistungsstarke Software ermöglicht es Ihnen, Messungen in Echtzeit zu verfolgen, aufzuzeichnen und die Daten als .xls, .txt oder .xml zur Weiterverarbeitung zu exportieren. Ideal für Langzeitüberwachungen, Qualitätskontrollen oder detaillierte Fehleranalysen.
Technische Spezifikationen des UNI-T UT71C
| Messfunktion | Messbereich | Genauigkeit |
|---|---|---|
| Gleichspannung (DC) | 400mV / 4V / 40V / 400V / 1000V | ±(0.025%+5) |
| Wechselspannung (AC) | 4V / 40V / 400V / 1000V | ±(0.4%+30) |
| Gleichstrom (DC) | 400µA / 4000µA / 40mA / 400mA / 10A | ±(0.1%+15) |
| Wechselstrom (AC) | 400µA / 4000µA / 40mA / 400mA / 10A | ±(0.7%+15) |
| Widerstand | 400Ω / 4kΩ / 40kΩ / 400kΩ / 4MΩ / 40MΩ | ±(0.3%+8) |
| Kapazität | 40nF / 400nF / 4µF / 40µF / 400µF / 4mF / 40mF | ±(1%+20) |
| Frequenz | 40Hz - 400MHz | ±(0.01%+8) |
| Temperatur | -40°C ~ 1000°C | ±(1%+30) |
| Tastverhältnis (Duty Cycle) | 10% ~ 90% | ±(1%+30) |
| Display | 40.000 Counts (umschaltbar) | - |
| AC Bandbreite | 100 kHz | - |
| Sicherheit | CAT III 1000V, CAT IV 600V | - |
| Stromversorgung | 9V Blockbatterie (6F22) | - |
| Abmessungen | 200mm x 93mm x 40mm | - |
| Gewicht | ca. 384g | - |
Häufig gestellte Fragen (FAQ)
Frage: Ist die PC-Software im Lieferumfang enthalten?
Antwort: Ja, die PC-Software für das Datenlogging und die Analyse ist im Lieferumfang enthalten und kann von der Herstellerseite heruntergeladen werden. Das benötigte USB-Interfacekabel liegt dem Produkt ebenfalls bei.
Frage: Was bedeutet True RMS (TRMS)?
Antwort: True RMS steht für 'Echter Effektivwert'. Im Gegensatz zu einfachen Multimetern kann ein TRMS-Gerät wie das UT71C die Spannung und den Strom von nicht-sinusförmigen Wechselstromsignalen (z.B. von Frequenzumrichtern oder Schaltnetzteilen) korrekt messen, was zu deutlich genaueren Ergebnissen führt.
Frage: Kann ich Daten auch ohne einen angeschlossenen PC aufzeichnen?
Antwort: Ja, das UT71C verfügt über einen internen Speicher (Datenlogger) für bis zu 100 Messwerte. Sie können diese Messungen direkt am Gerät speichern und später abrufen oder zur weiteren Analyse an einen PC übertragen.
Frage: Welche Batterien werden benötigt?
Antwort: Das Multimeter wird mit einer handelsüblichen 9V-Blockbatterie (Typ 6F22) betrieben. Eine Batterie ist bereits im Lieferumfang enthalten.
| Produktnummer: | 202732 |
|---|

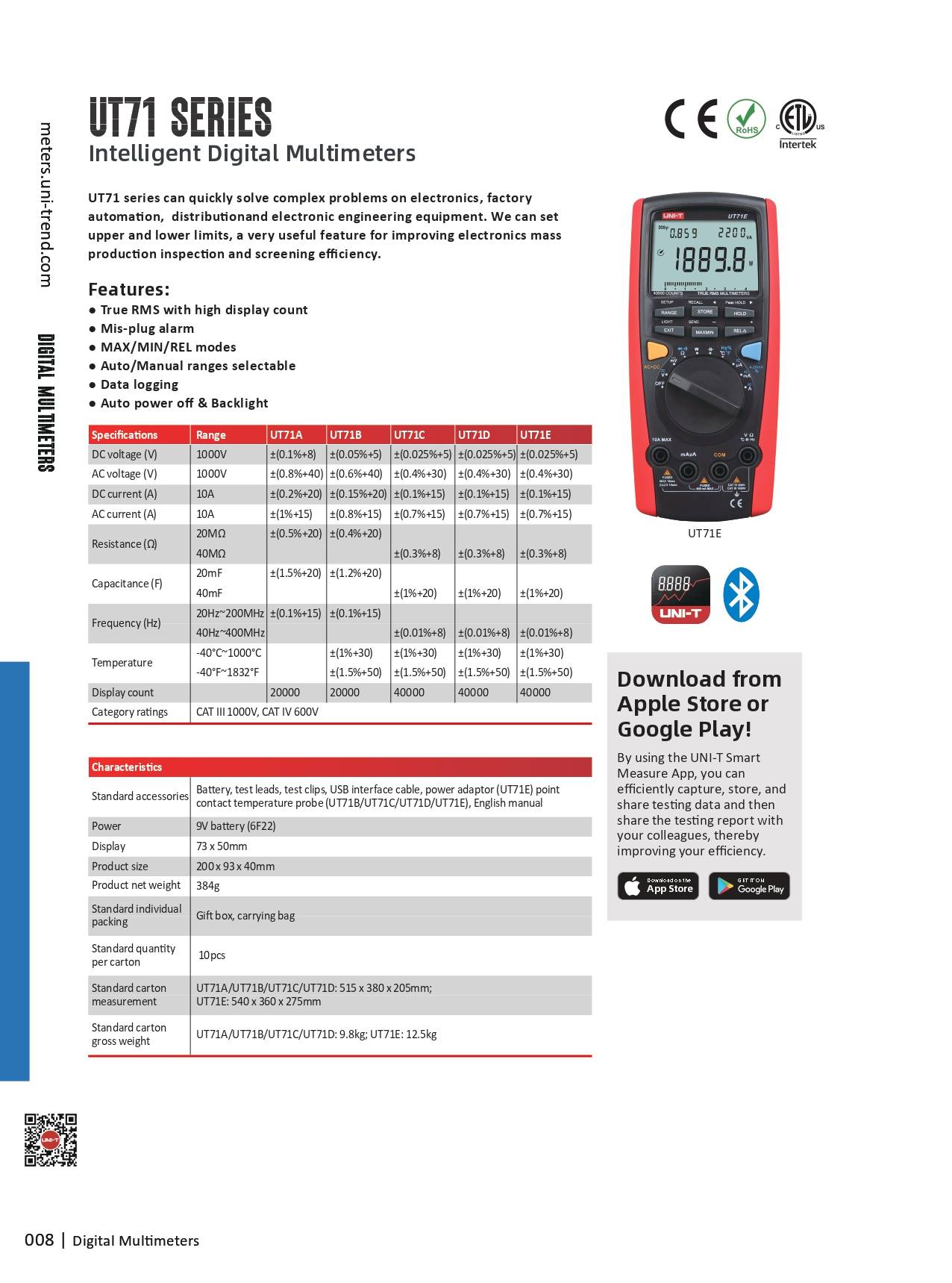

| Flyer: | ut71c-datenblatt-datasheet.pdf |
|---|---|
