UNI-TREND UT681HDMI HDMI / Mini-HDMI Kabeltester | Schnelle Fehlerdiagnose für Typ A & C, HDMI 1.2-2.0
| Produktnummer: | 202711 |
|---|---|
| Herstellernummer: | UT681HDMI |
| EAN | 6935750568125 |
Sind Sie Händler, benötigen eine große Menge oder haben ein Preis-Target?
Beantragen Sie einen Händler / Großkundenaccount, um Zugriff auf unsere Großhandelskonditionen zu erhalten. Sie können auch jederzeit unser Verkaufsteam via info@schwick.de oder +49 2191 598 280 kontaktieren
Produkt-Features im Überblick
- Professioneller Kabeltest für alle gängigen HDMI-Kabel (Typ A) und Mini-HDMI-Kabel (Typ C) der Versionen 1.2, 1.3, 1.4 und 2.0.
- Schnelle Fehlerdiagnose durch automatischen Scan von bis zu 19 Adern zur Erkennung von Kurzschlüssen, Unterbrechungen oder falscher Belegung.

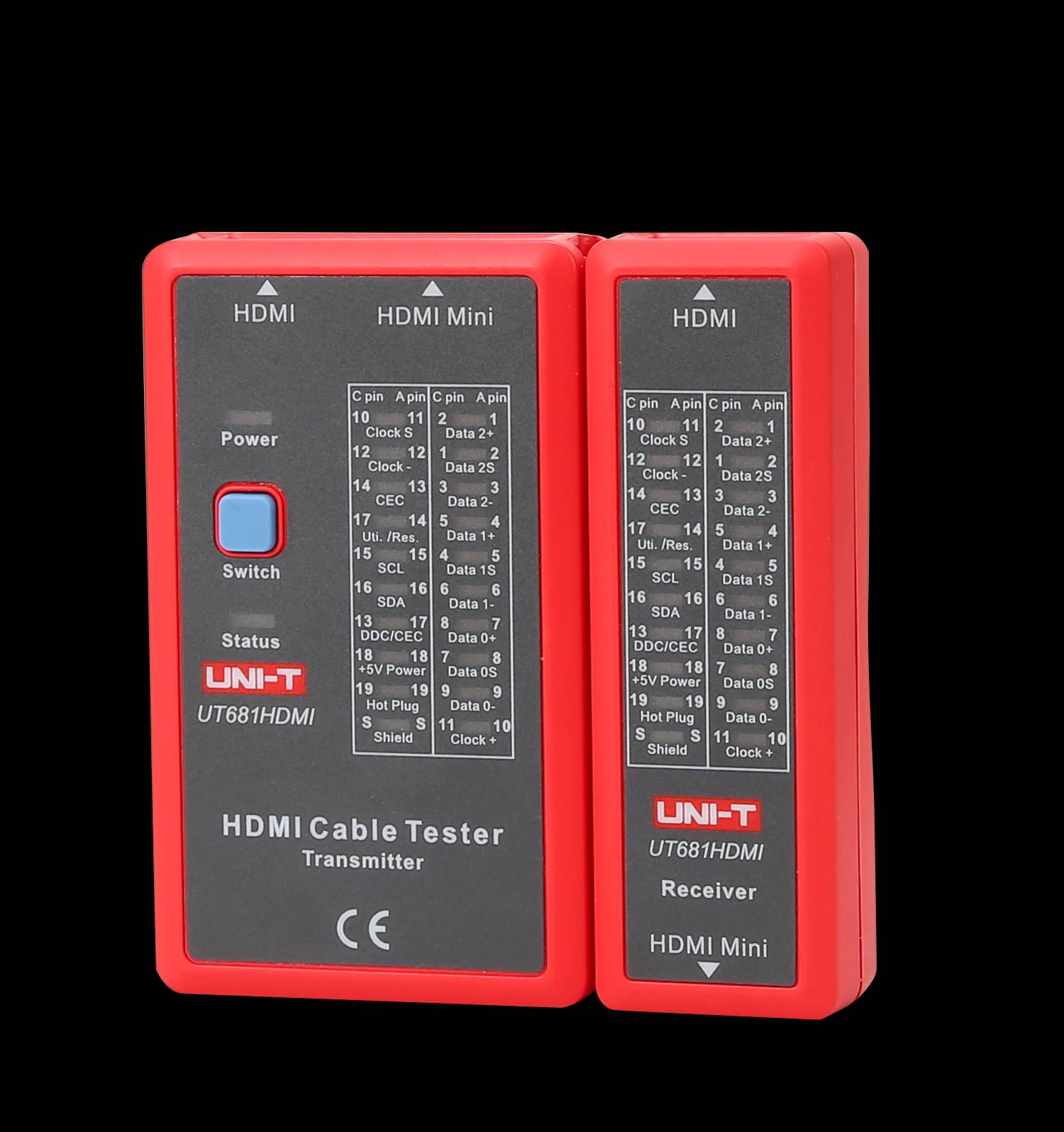

- Intuitive Bedienung mit übersichtlicher LED-Anzeige für eine sofortige und klare Statusrückmeldung über den Kabelzustand.
- Kompaktes und robustes Design in roter Signalfarbe, ideal für den mobilen Einsatz bei Technikern, Installateuren und Heimkino-Enthusiasten.
- EU-konform und sicher in der Anwendung, geprüft und zertifiziert für den europäischen Markt, um höchste Sicherheitsstandards zu gewährleisten.
Schluss mit Bildausfällen: Der ultimative Test für Ihre HDMI-Verbindungen
Kennen Sie das? Sie haben alles für die große Präsentation oder den perfekten Filmabend vorbereitet, doch der Bildschirm bleibt schwarz. Oft ist ein defektes oder falsch belegtes HDMI-Kabel die unsichtbare Ursache für Frust und Zeitverlust. Mit dem UNI-TREND UT681HDMI Kabeltester gehört dieses Problem der Vergangenheit an. Dieses professionelle Werkzeug ist Ihr zuverlässiger Partner, um die Funktionalität und korrekte Verschaltung Ihrer HDMI- und Mini-HDMI-Kabel im Handumdrehen zu überprüfen.
Für Profis und Heimkino-Perfektionisten

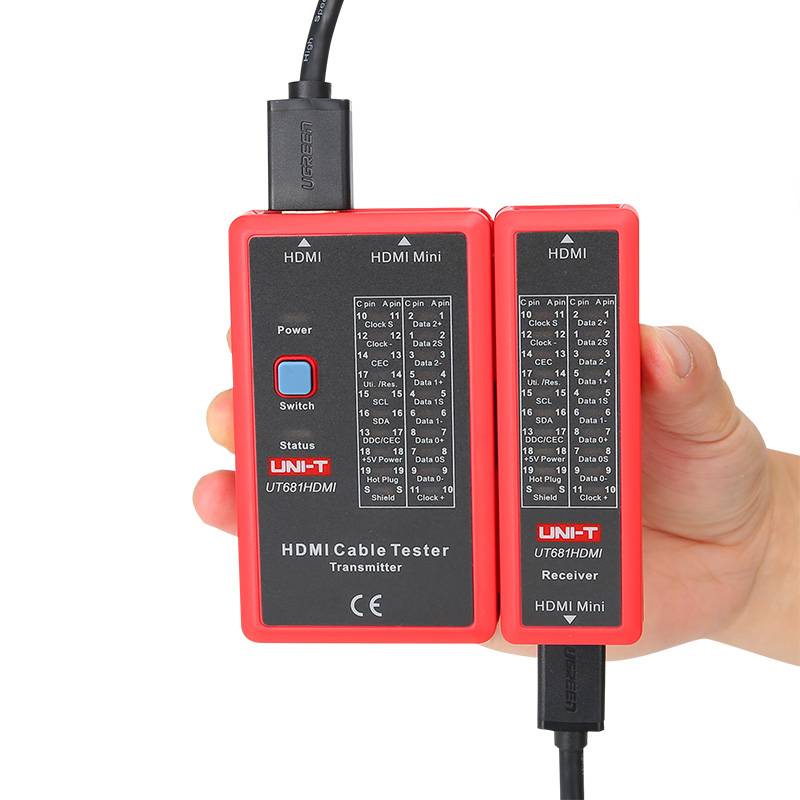

Egal, ob Sie als IT-Techniker komplexe Konferenzraumsysteme installieren, als Veranstaltungstechniker für eine reibungslose Übertragung sorgen müssen oder als Heimkino-Liebhaber höchste Ansprüche an Ihre Bild- und Tonqualität stellen – der UT681HDMI ist das unverzichtbare Diagnosegerät in Ihrem Werkzeugkoffer. Er scannt schnell und präzise alle 19 Adern und zeigt Ihnen über eine klare LED-Anzeige sofort an, ob ein Kurzschluss, eine Unterbrechung oder eine gekreuzte Ader (falsche Belegung) vorliegt. So können Sie Fehlerquellen systematisch ausschließen und sparen wertvolle Zeit bei der Fehlersuche.
Sicherheit und Konformität, auf die Sie zählen können
Verlassen Sie sich auf ein Produkt, das nicht nur leistungsstark, sondern auch absolut sicher ist. Der UT681HDMI erfüllt alle relevanten EU-Normen und wurde für den europäischen Markt zertifiziert, was Ihnen eine sorgenfreie und sichere Anwendung garantiert. Das robuste Gehäuse und das kompakte Design machen ihn zum idealen Begleiter für den mobilen Einsatz.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | HDMI / Mini-HDMI Kabeltester |
| Hersteller | UNI-TREND |
| Modellnummer | UT681HDMI |
| Unterstützte Kabeltypen | HDMI Typ A (Standard), HDMI Typ C (Mini) |
| Unterstützte HDMI-Versionen | 1.2, 1.3, 1.4, 2.0 |
| Testfunktionen | Scan-Test (Ader-für-Ader), Full-Test (alle Adern) |
| Fehlererkennung | Kurzschluss, Unterbrechung, falsche Reihenfolge / gekreuzte Adern |

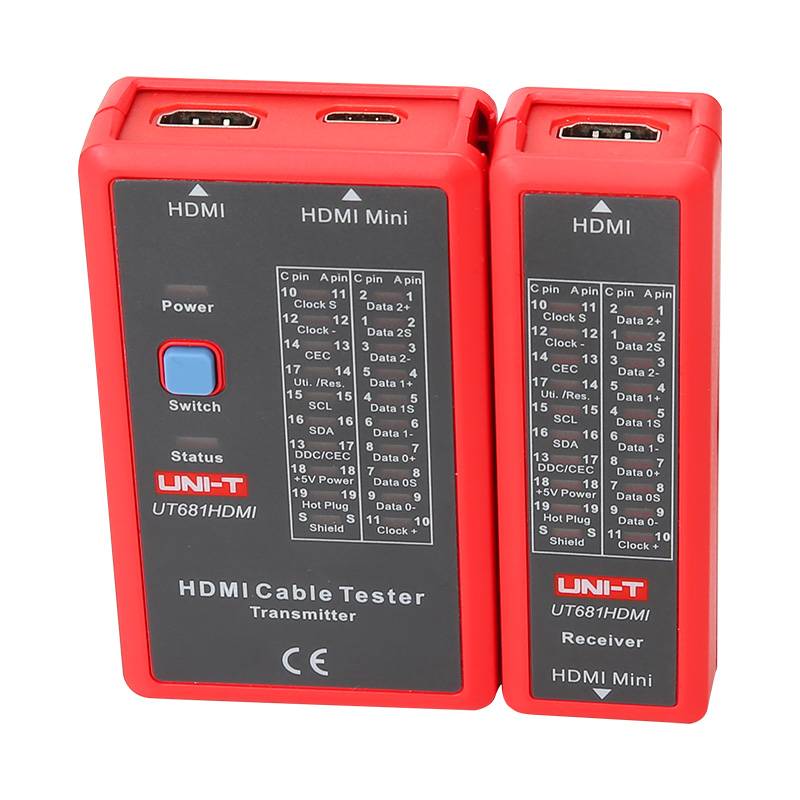

| Anschlüsse | 2x HDMI-A & C 19-pol Buchse (Sender & Empfänger) |
| Anzeige | LED-Indikatoren für 19 Adern + Schirmung |
| Stromversorgung | 9V-Blockbatterie (im Lieferumfang enthalten) |
| Farbe | Rot / Grau |
| Konformität | CE-zertifiziert, RoHS-konform |
| EAN/GTIN | 6935750568125 |
Häufig gestellte Fragen (FAQ)
Welche Kabeltypen kann ich mit dem UT681HDMI testen?
Sie können Standard-HDMI-Kabel (Typ A) und Mini-HDMI-Kabel (Typ C) testen. Das Gerät verfügt über beide Buchsen-Typen.
Werden auch die neuesten HDMI 2.0 Kabel unterstützt?
Ja, der Tester ist für alle gängigen HDMI-Versionen von 1.2 bis 2.0 ausgelegt und prüft die physische Verbindung der 19 Adern, unabhängig von der übertragenen Datenrate.
Was genau testet das Gerät?
Das Gerät führt eine Durchgangsprüfung für jede einzelne Ader durch. Es erkennt, ob eine Ader unterbrochen ist (keine Verbindung), ob sie mit einer anderen Ader einen Kurzschluss hat oder ob die Adern am Stecker vertauscht wurden (falsche Belegung).
Ist das Gerät für den professionellen Einsatz geeignet?
Absolut. Durch sein robustes Design, die schnelle und eindeutige Fehleranzeige und die Unterstützung der gängigsten HDMI-Typen ist es das ideale Werkzeug für Installateure, IT-Support und Veranstaltungstechniker.
| Produktnummer: | 202711 |
|---|

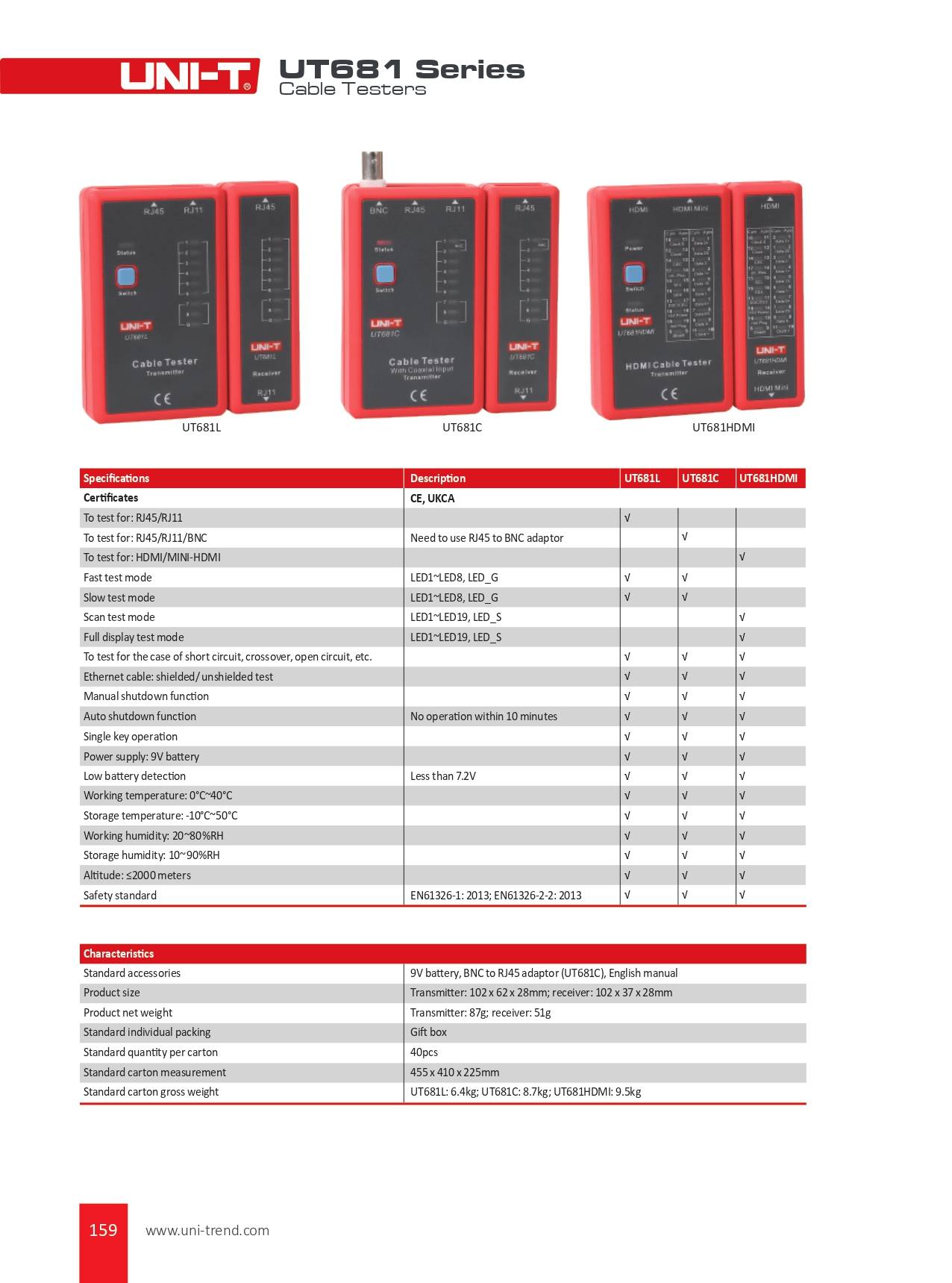

| Flyer: | ut681hdmi-datenblatt-datasheet.pdf |
|---|---|
| Anleitung: | ut681hdmi-anleitung-DE.pdf |
| Andere Dokumente : | ut681hdmi-manual-english.pdf |
